İşlenmiş Parça Tiplerine Odaklanmış Senaryo Mantığı
Temel Konsept:
İşleme görevinden başlayın ve gerekli takım tezgahı mimarisini ve ekipman sistemini türetin.
Mantık:
Müşterinin parça tipine ve işleme gereksinimlerine göre en uygun makine yapısını ve konfigürasyonunu belirleyin.
Genel Çerçeve
| Parça Tipi | İşleme Gereksinimleri | Makine Yapısı | Temel Fonksiyonel Modüller | Yardımcı Sistemler |
1. Düzlemsel ve Delik Desenli Parçalar
İşleme Özellikleri
· Temel olarak düzlemler ve delik modelleri
· Tekrarlanan konumlandırma doğruluğuna yönelik yüksek gereksinim
· Toplu üretim ve çok istasyonlu fikstürler için uygundur
İşleme Zorlukları
· Konumlandırma referansının tutarlılığı
· Delik konumu doğruluğu

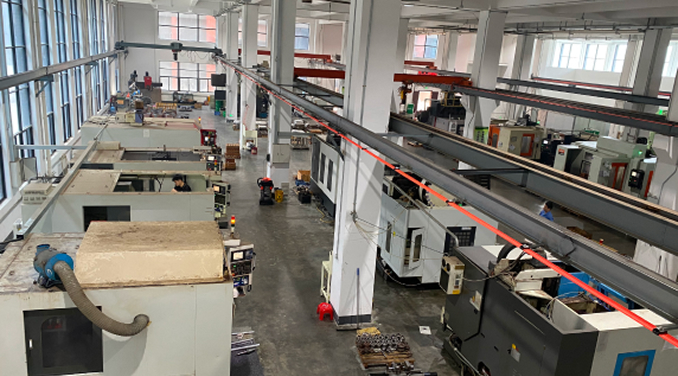

Tipik Makine Tipleri
· Dikey İşleme Merkezi (VMC)
· Yatay İşleme Merkezi (HMC)
· Delik ve Kılavuz Çekme Merkezi
Tipik İşleme Senaryoları
Çok delikli düzlem işleme
· VMC + İndeksleme tablası + Takım ayarlayıcı + Çok istasyonlu fikstür
· Toplu verimliliği artırır
Delik aralığı tutarlılığı işleme
· HMC + İş parçası probu + Hızlı değiştirilebilir palet
· Yüksek hassasiyet sağlar
Tipik Yapılandırma
|
Kategori |
Modül |
Tipik Yapılandırma |
Notlar |
|
Temel Fonksiyonel Bileşenler |

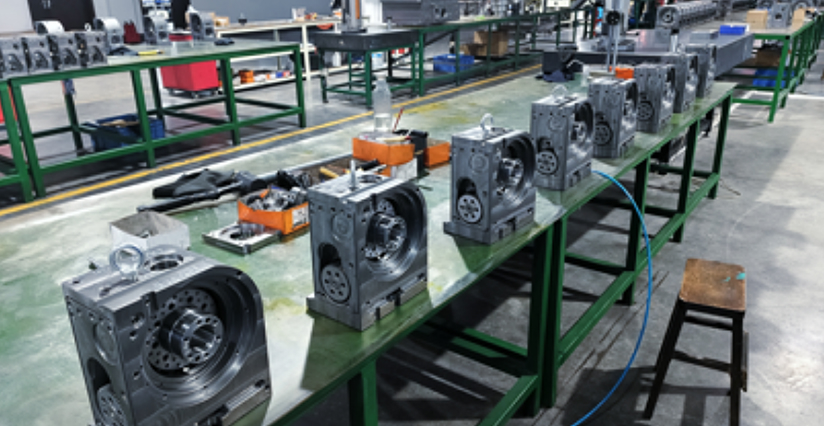

İndeksleme Tablosu |
Çok yüzeyli delik işleme için hidrolik veya servo indeksleme tablası |
Genellikle 4. eksen olarak yapılandırılır |
|
Hızlı değiştirilebilen palet |
İş parçası değiştirme verimliliğini artırır |
Küçük ve orta ölçekli seri üretime uygundur |
|
|
Ölçüm Sistemi |
Takım Ayarlayıcı |
Temaslı takım ayarı telafisi |
|
|
İş Parçası Probu |
Delik konumu hatalarının otomatik tespiti |
|
|
|
Takım Sistemi |
Kesici Aletler |
Matkap, rayba, freze |
Delme, raybalama, son frezeleme |
|
Takım Tutucu |
BT / HSK / ağır hizmet tipi takım tutucu |
|
|
|
Fikstür Sistemi |
Çok istasyonlu fikstür |
Aynı anda işlenen birden fazla iş parçası |
|
|
Pnömatik fikstür |
Otomatik sıkma ve konumlandırma |
|
|
|
Sarf malzemeleri |
Kelepçeler, çekme saplamaları, cıvatalar |
Genel sabitleme bileşenleri |
Düzenli değiştirme |

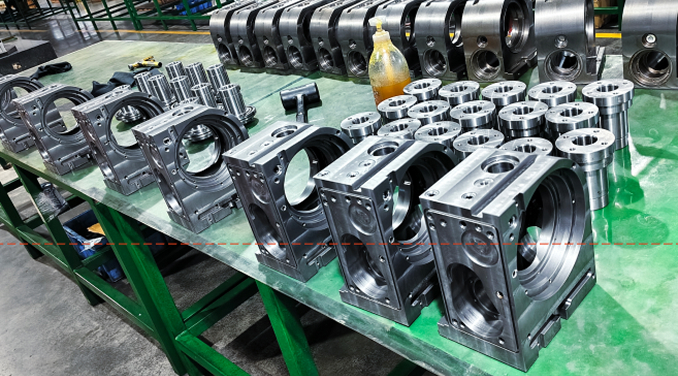

2. Boşluk Tipi Parçalar
01
İşleme Özellikleri
· Derin boşluklar, muhafazalar, kalıp boşlukları
· Çok yüzeyli işleme, kör delikler, derin yuvalar, dahili akış kanalları
02
İşleme Zorlukları
· Yüksek takım kullanma mesafesi oranı
· Talaş tahliye zorluğu
· Titreşim bastırma
· Yüksek hassasiyet gereksinimleri (GD&T / yüzey pürüzlülüğü)
03
Tipik Makine Tipleri
· VMC + 4 eksenli döner tabla
· HMC
· 5 eksenli işleme merkezi
Tipik İşleme Senaryoları
|
Senaryo |
Yapılandırma |
|
Derin boşluk muhafazası |
VMC + 4 eksenli döner tabla + sıkı geçme tutucu + uzun saplı bilyalı parmak freze + lazer takım ayarlayıcı |
|
Kalıp boşluğu |
5 eksenli işleme merkezi + yüksek hassasiyetli döner tabla + bilyalı freze + prob sistemi |
|
Döküm muhafazası |
HMC + çift palet sistemi + hidrolik fikstür + otomatik ölçüm |
Tipik Yapılandırma
|
Kategori |
Alt Sistem / Modül |
Tipik Yapılandırma |
Notlar |
|
Temel Fonksiyonel Bileşenler |

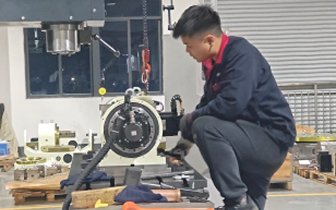

CNC döner tabla |
Yüksek hassasiyetli 4. veya 5. eksen döner tabla |
Yüksek hassasiyet gereklidir, C ekseni hidrolik freni önerilir |
|
Punta |
Uzun boşluklu iş parçalarını destekler |
Konut yapıları için uygundur |
|
|
Ölçüm ve Kalibrasyon |
Takım ayarlayıcı |
Uzun takım telafisi için lazer veya temaslı takım ayarlayıcı |
Otomatik temizleme önerilir |
|
Makine içi prob |
İş parçası hizalaması ve otomatik ölçüm |
Otomatik koordinat düzeltme |
|
|
Takım ve Tutucu Sistemi |
Kesme aletleri |
Uzun saplı küresel uçlu freze, kaba işleme ve ince işleme takımları |
En iyi şekilde daralan tutucularla kullanılır |
|
Takım tutucular |
Daralan tutucu, ağır hizmet tipi tutucu, uzatma tutucusu |
Titreşimi bastırır |
|
|
Fikstür Sistemi |
Hızlı konumlandırma fikstürü |
Modüler veya özelleştirilmiş yerleştirme sistemi |
Çok yüzeyli işlemeye uygun |
|
Pnömatik / hidrolik fikstür |
Sıkıştırma verimliliğini artırır |
Döner tabla ile entegre |
|
|
Kesme ve Soğutma |
Takım içinden soğutma sıvısı |
Derin delikler için talaş tahliyesi |
Yüksek basınç pompasıyla kullanılır |
|
Soğutucu filtreleme |
Soğutma sıvısının temizliğini korur |
Otomatik filtreleme önerilir |
|
|
Sarf malzemeleri |
Kelepçeler, somunlar, çekme saplamaları |
Genel sıkma bileşenleri |
Periyodik değiştirme |
|
O-halkalar, contalar |
Hidrolik sızdırmazlık elemanları |
Güvenilirlik açısından kritik |

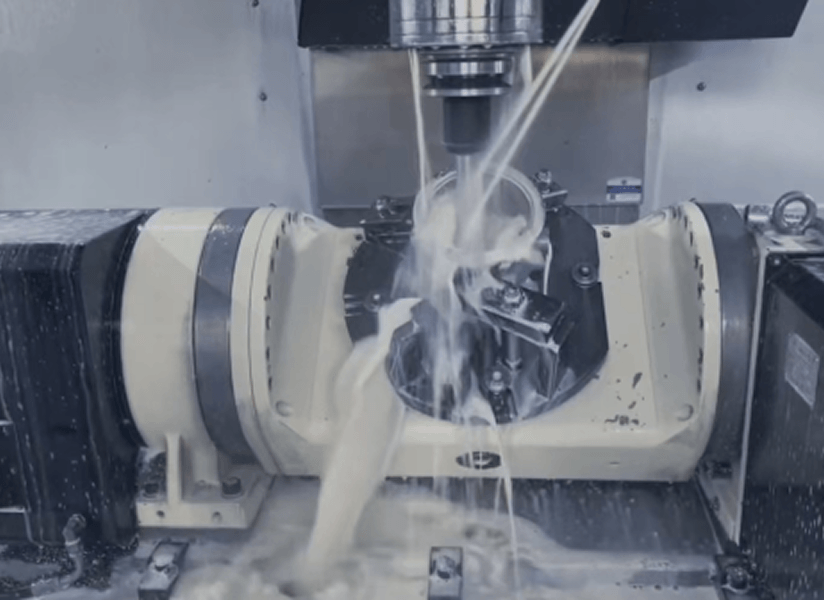

3.Karmaşık Serbest Biçimli Yüzey Parçaları
01
İşleme Özellikleri
· Çok yüzeyli, çok açılı, çok DOF işleme
· Pürüzsüz takım yolu ve telafi için yüksek gereksinim
02
Tipik Uygulamalar
· Havacılık bileşenleri
· Tıbbi parçalar
· Karmaşık kalıplar
03
Tipik Makine Tipleri
· 5 eksenli işleme merkezi
· Freze torna merkezi
Tipik İşleme Senaryoları
|
Senaryo |
Yapılandırma |
|
Havacılık titanyum kavisli yüzeyler |
5 eksenli makine + sıkı geçme tutucu + bilyalı freze + lazer takım ayarlayıcı |
|
Kalıp akış kanalı işleme |
Freze-torna makinesi + döner tabla + MQL sistemi |
Tipik Yapılandırma
|
Kategori |
Modül |
Tipik Yapılandırma |
Notlar |
|
Temel Fonksiyonel Bileşenler |

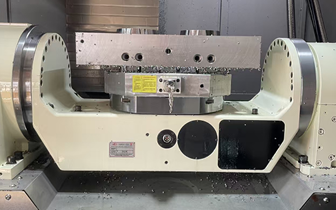

5 eksenli döner tabla |
Yüksek hassasiyetli çift tahrikli C ekseni + hidrolik fren |
|
|
Güç tareti (değirmen dönüşü) |
Eş zamanlı kesme ve bağlantı |
|
|
|
Ölçüm Sistemi |
Lazer takım ayarlayıcı |
Temassız takım ölçümü |
|
|
İş parçası probu |
Otomatik hizalama ve yüzey sapması ölçümü |
|
|
|
Takım Sistemi |
Kesme aletleri |
Bilyalı freze, boğa uçlu kesici, konik kesici |
Serbest biçimli yüzey işleme |
|
Daralan tutucu |
Yüksek sertlikte titreşime dayanıklı |
|
|
|
Soğutma Sistemi |
Yağ buharı soğutma / MQL |
Termal deformasyonu azaltır |
|
|
Sarf malzemeleri |
Uçlar, soğutma sıvısı, contalar |
Genel öğeler |
|

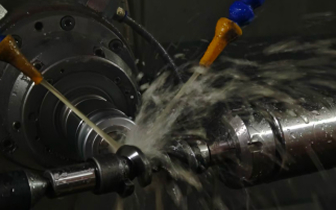

4. Şaft Tipi Parçalar
İşleme Özellikleri
· Uzun dönen parçalar
· Yüksek eşeksenlilik gerektirir ve sağlamlığı destekler
Tipik Operasyonlar
· Döndürme
· Kanal frezeleme
· Sondaj
Tipik Makine Tipleri
· CNC torna tezgahı
· Freze torna merkezi
Tipik İşleme Senaryoları
|
Senaryo |
Yapılandırma |
|
Otomotiv tahrik mili |
Torna + punta + ara dayanak + tahrikli takım |
|
Hidrolik silindir mili |
Freze torna tezgahı + torna probu + takım kombinasyonu |
Tipik Yapılandırma
|
Kategori |
Modül |
Tipik Yapılandırma |
Notlar |
|
Temel Fonksiyonel Bileşenler |
Punta |
Uzun şaftlar için destek |
|
|
Sürekli dinlenme |
Titreşimi önlemek için yüksek hızlı destek |
|
|
|
Ölçüm Sistemi |
Döndürme probu |
İş parçası merkezini algıla |
|
|
Takım Sistemi |
Kesme aletleri |
Torna takımı, sıkıcı takım, delme takımları |
Kaba işleme ve bitirme |
|
Tahrikli takım tutucu |
Yan delik ve oluk işleme |
|
|
|
Fikstür Sistemi |
Üç çeneli ayna |
Ana sıkma |
|
|
Canlı merkez |
Arka destek |
|
|
|
Sarf malzemeleri |
Ayna çeneleri, aletler, yağ keçeleri |
Genel öğeler |
|
5.Plaka / Yapısal Parçalar
İşleme Özellikleri
· Büyük boy
· İnce duvarlı veya kaynaklı yapılar
· Kolayca deforme olur, güçlü sıkıştırma ve titreşim bastırma gerektirir
Tipik Uygulamalar
· Takım tezgahı tabanları
· Ekipman çerçeveleri
Tipik Makine Tipleri
· Portal işleme merkezi
· Yatay işleme merkezi
Tipik İşleme Senaryoları
|
Senaryo |
Yapılandırma |
|
Büyük taban plakası işleme |
Portal makinesi + yerleştirme pimi sistemi + yüzey frezeleme takımı |
|
Çerçeve yapısı işleme |
HMC + portal fikstürü + lazer hizalama |
Tipik Yapılandırma
|
Kategori |
Modül |
Tipik Yapılandırma |
Notlar |
|
Fonksiyonel Bileşenler |
Portal fikstürü |
Geniş alan sabitleme |
|
|
Konumlandırma pimi sistemi |
Tekrarlanabilir konumlandırma |
|
|
|
Ölçüm Sistemi |
Lazer hizalama sistemi |
Düzlem kalibrasyonu |
|
|
Takım Sistemi |
Yüzey frezesi, sıkıcı takım |
Geniş alan işleme |
|
|
Soğutma Sistemi |
Sis soğutma |
Termal stresi azaltır |
|
|
Sarf malzemeleri |
Kelepçeler, bloklar, çekme saplamaları |
Genel öğeler |
|
6. Hassas Kalıp Parçaları
01
İşleme Özellikleri
· Yüksek hassasiyet
· Yüksek yüzey kalitesi
· Karmaşık serbest biçimli yüzeyler
02
Son derece duyarlı
· Termal deformasyon
· Takım salgısı
03
Tipik Uygulamalar
· Plastik enjeksiyon kalıpları
· Köklü döküm kalıpları
· Hassas damgalama kalıpları
04
Tipik Makine Tipleri
· Yüksek hızlı freze makinesi
·5 eksenli işleme merkezi
Tipik İşleme Senaryoları
|
Senaryo |
Yapılandırma |
|
Hassas kalıp maça işleme |
Yüksek hızlı makine + sıkı geçme tutucu + lazer takım probu |
|
Kalıp kanallarının ayna kaplaması |
5 eksenli makine + bilyalı freze + sabit sıcaklıkta soğutma |
Tipik Yapılandırma
|
Kategori |
Modül |
Yapılandırma |
Notlar |
|
Temel Fonksiyonel Bileşenler |
5 eksenli döner tabla |
Yüksek hassasiyetli eşzamanlı döner tabla |
|
|
Ölçüm Sistemi |
Lazer takım ayarlayıcı |
Yüksek hassasiyetli takım ölçümü |
|
|
İş parçası probu |
Mikro yer değiştirme tespiti |
|
|
|
Takım Sistemi |
Kesme aletleri |
Bilyalı freze, mikro freze |
Hassas yüzey işleme |
|
Daralan tutucu |
Yüksek sertlik |
|
|
|
Soğutma Sistemi |
Yağ buharı soğutma / sabit sıcaklık kontrolü |
Termal deformasyonu kontrol eder |
|
|
Sarf malzemeleri |
Çekme saplamaları, contalar, kelepçeler |
Hassas bileşenler |
|
