Servo İşleme Üniteleri (Güç Başlıkları)

HAEGOLIA Servo İşleme Üniteleri (Güç Başlıkları), ağır hizmet tipi endüstriyel kesim için tasarlanmış modüler, yüksek sertlikte tahrik bileşenleridir. Her ünite, özel bir hassas iş milini, sağlam bir dökme demir mahfazayı ve özel bir besleme veya tahrik mekanizmasını standart bir mühendislik yapı bloğuna entegre eder. Bu modüller, özel yapım iş mili konfigürasyonlarının yerini alarak ekipman tasarım döngülerini kısaltır ve yüksek hacimli, çok vardiyalı üretim hatlarında tekrarlanabilir işleme doğruluğu sağlar.

Özel Amaçlı Makineler (SPM'ler): Eş zamanlı, çok eksenli ve çok açılı metal kesimi gerçekleştiren özel tek istasyonlu düzenler.

İndeksleme Seri Üretimi: Döner transfer makineleri ve doğrusal indeksleme tablaları gibi minimum çevrim süreleri gerektiren yüksek frekanslı kurulumlar.

Otomatik Üretim Hatları: Otomotiv güç aktarma organlarında derin delik delme, havacılık sabitleme ve yapısal çelik işleme dahil olmak üzere yüksek devirli operasyonlar.

Modüler Mimari: Standartlaştırılmış temel arayüzler ve zemin kama yolları (örn. 10H7 / 20H7), anında fiziksel entegrasyona ve hassas markalar arası uyumluluğa olanak tanır.

İş Mili Salgı Kontrolü: Sıkı montaj protokolleri, radyal ve eksenel yüz salgısını ≤ 0,005 mm ile sınırlandırarak kesme harmoniklerini etkili bir şekilde azaltır ve takım ömrünü uzatır.

Termal ve Sızdırmazlık Koruması: Özel piston segmanlarıyla birleştirilmiş çift dudaklı TC yağ keçeleri, yatak boşluklarını soğutma sıvısı veya ince toz girişinden izole ederek sürekli çalışma sırasında sıcaklıkları dengeler.

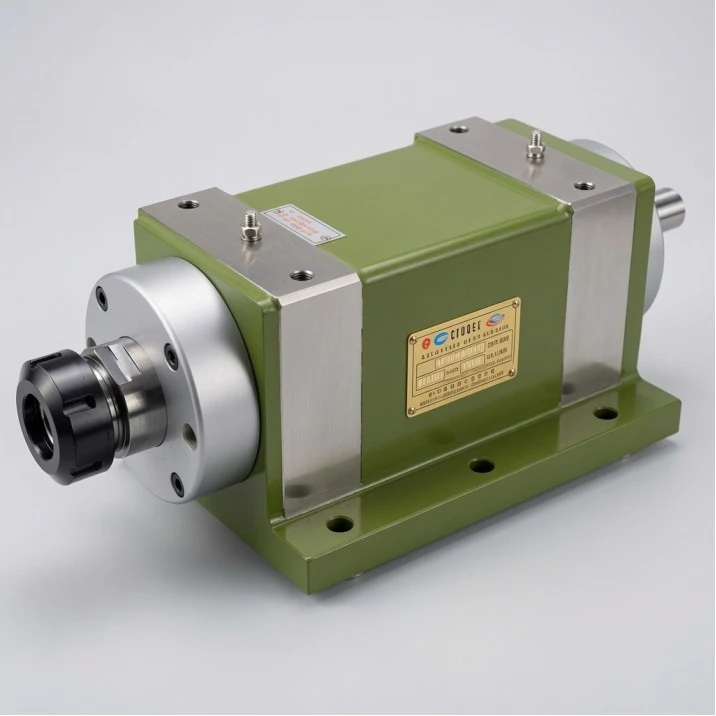

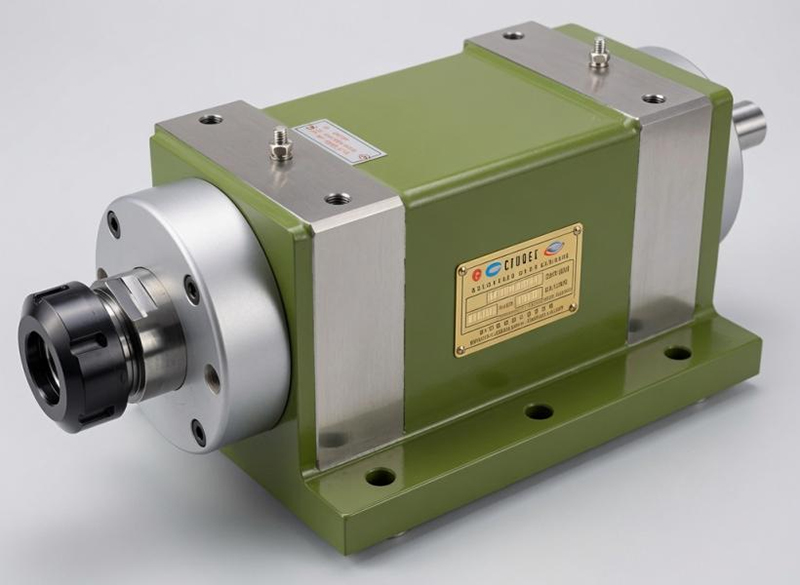

Seri 1: Hassas İş Mili Kafaları (SA / SB / SR Serisi)

Nedir: Dahili eksenel besleme mekanizması olmadan oluşturulmuş saf dönel tahrik modülleri.

Ne zaman kullanılır: Halihazırda bağımsız harici servo doğrusal kızaklar veya hidrolik besleme tablaları içeren makine konfigürasyonları için optimize edilmiştir. Dönüşün doğrusal ilerlemeden ayrılması, çok eksenli kurulumlarda yüksek uzaysal esneklik sunarken, büyük kesme kuvvetlerinin ilerleme sistemini saptırmamasını sağlar.

Teknik Öne Çıkanlar

Tipik Uygulamalar: Harici kızaklar aracılığıyla yüksek hızlı frezeleme ve hassas tornalama; SPM'ler için çok eksenli delme dizileri; modüler CNC uyarlamaları.

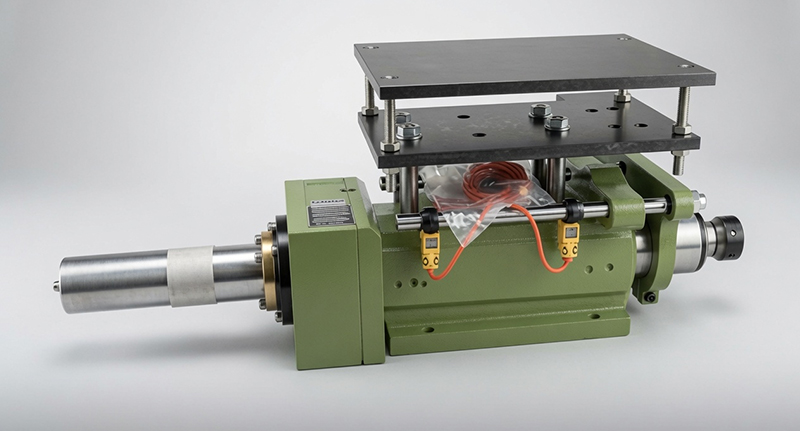

Seri 2: Delik Açma ve Frezeleme İş Mili Kafaları (HD Serisi — Hidrolik Besleme)

Nedir: Eksenel besleme için entegre yüksek basınçlı hidrolik silindir kullanan ağır hizmet tipi malzeme kaldırma modülleri.

Ne zaman kullanılır: Standart pnömatik veya servo beslemelerin yeterli itme kuvvetine sahip olmadığı sert malzemelerle (dökme demir veya yapısal çelik gibi) çalışırken belirtilir. Entegre hidrolik ilerleme, büyük çaplı delik işleme veya geniş yüzey frezeleme sırasında sapmayı önlemek için gereken temel yapısal sağlamlığı sağlar.

Teknik Öne Çıkanlar

Tipik Uygulamalar: Motor bloklarının ve büyük döküm gövdelerin kaba ve ince delik işlemesi; yüksek hacimli yüzey frezeleme hatları; özel yapısal çelik işleme.

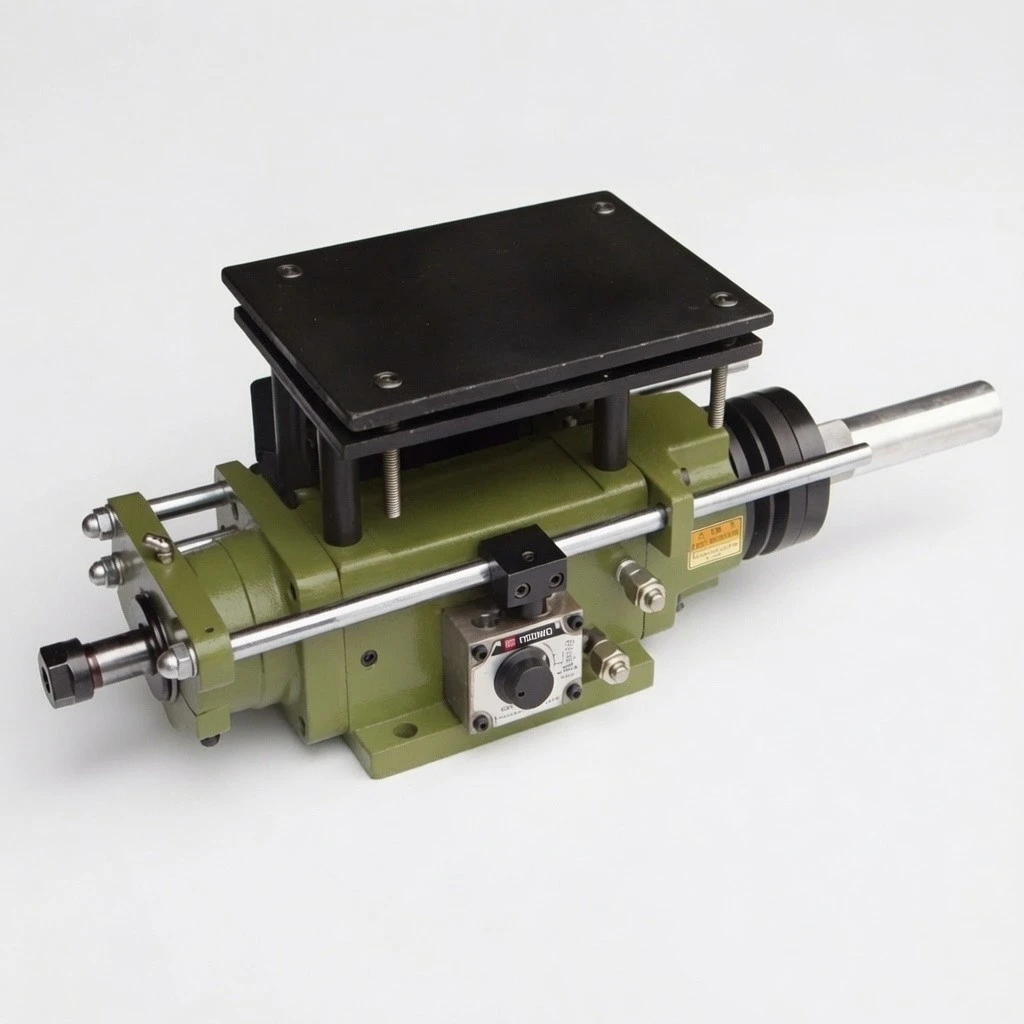

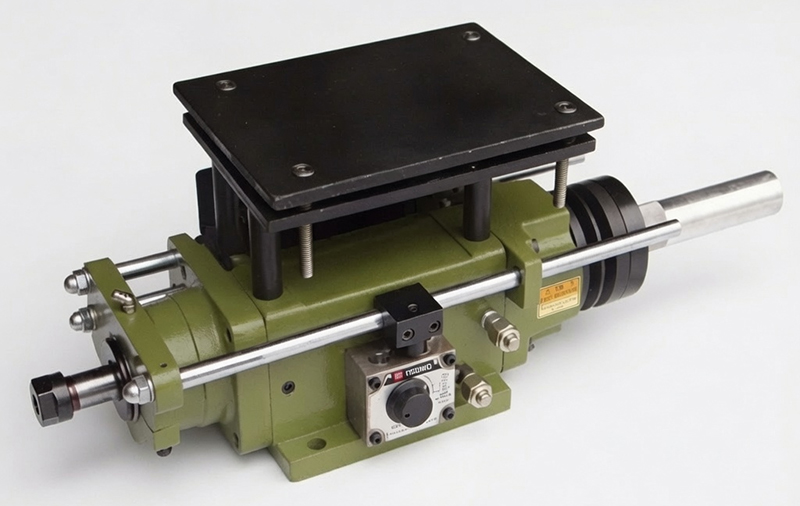

Seri 3: Delme Mili Kafaları (HD Serisi — Pnömatik / Hidrolik Kendiliğinden Beslemeli)

Nedir: Dahili pnömatik veya hidrolik kendinden beslemeli çalıştırma özelliğine sahip yüksek frekanslı delik açma üniteleri.

Ne zaman kullanılır: Yüksek hacimli bağımsız sondaj operasyonlarında döngü sürelerini optimize etmek için tasarlanmıştır. Ultra kompakt burun mimarisi, çok milli delme kafalarını monte etmek için özel olarak güçlendirilmiş olup, entegre stroklu mikro anahtarlar hızlı ilerleme ve geri çekilme aşamalarını kontrol eder.

Teknik Öne Çıkanlar

Tipik Uygulamalar: Yüksek çıkışlı otomatik delme hücreleri ve dar çok delikli modeller; çok kafalı senkronize alüminyum ekstrüzyon işleme; çok milli dizi eki.

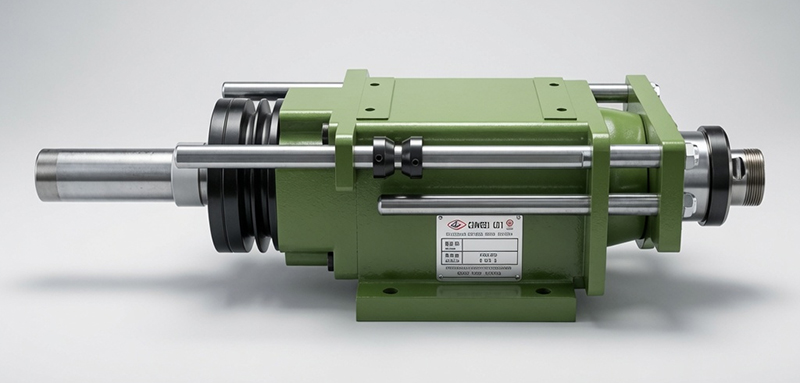

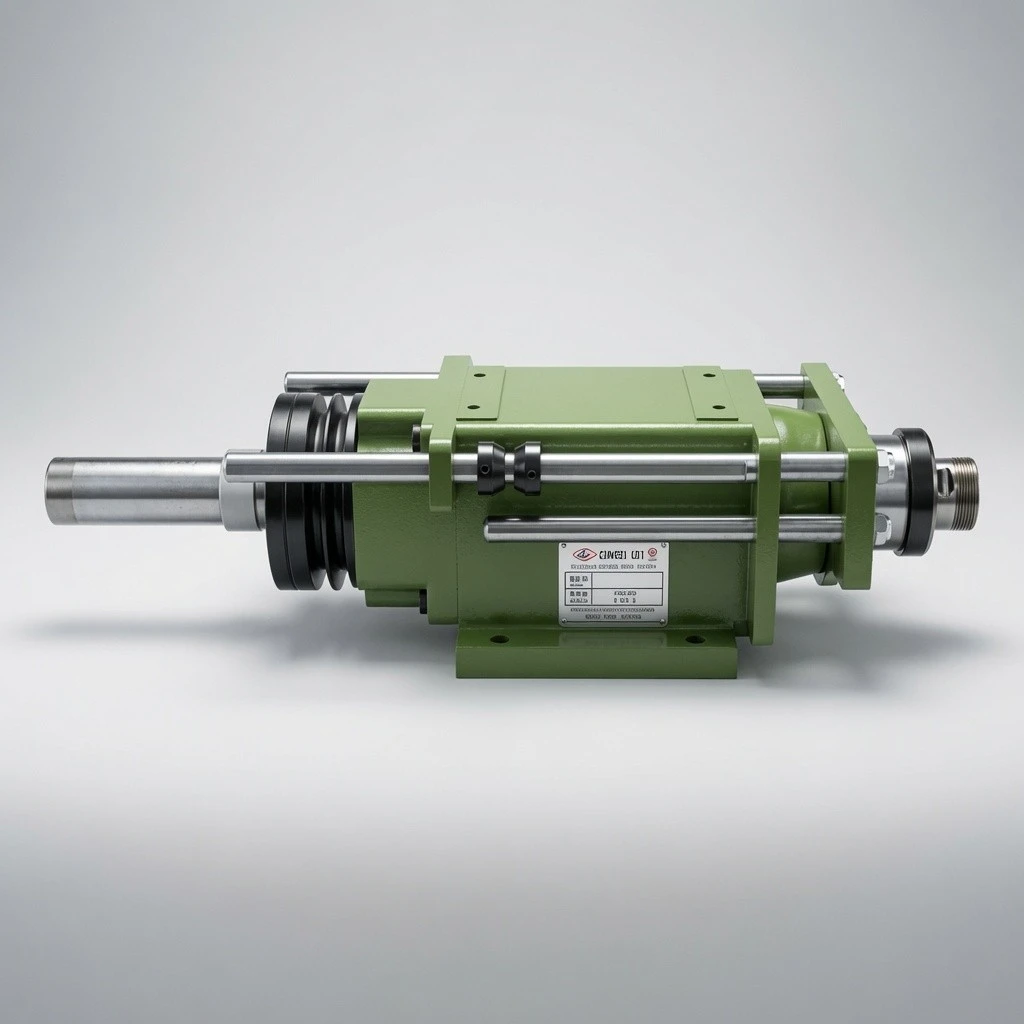

Seri 4: Kılavuz Çekme Mil Kafaları (HN Serisi — Mekanik Kurşun Vida)

Nedir: Eksenel ilerlemeyi zorlamak için değiştirilebilir mekanik vidalı kartuş kullanan sert diş açma modülleri.

Ne zaman kullanılır: Kör delik diş açma veya mutlak diş profili bütünlüğü gerektiren işlemler için kritiktir. İş mili dönüşü ile hatve ilerlemesi arasında fiziksel 1:1 senkronizasyonun sağlanması, pahalı çok eksenli CNC kontrolörlerine ihtiyaç duymadan, yumuşak alüminyum veya aşındırıcı dökme demirde çapraz diş açılmasını veya sıyrılmayı önler.

Teknik Öne Çıkanlar

Tipik Uygulamalar: Pres döküm otomotiv bileşenlerinde kör delik kılavuz çekme; yüksek devirli endüstriyel bağlantı elemanları hatları; çok milli sert kılavuz çekme makineleri.

Tezgah düzeninize ve birincil işleme operasyonunuza göre uygun güç başlığı serisini hızlı bir şekilde belirlemek için aşağıdaki karar akış şemasını kullanın.

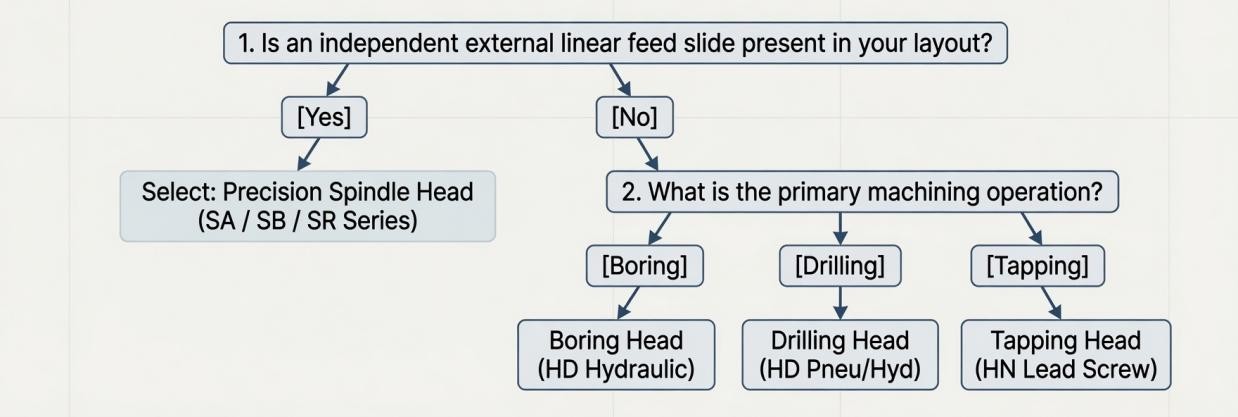

Şekil 5-1: Güç Başlığı Seçimi Karar Akış Şeması

1. Slayt Değerlendirmesi: Yapısal düzeninizde zaten özel bir servo doğrusal kızak varsa Hassas İş Mili Kafasını (SA / SB / SR Serisi) seçin.

2. Proses Eşleştirme: Ağır malzemelerin kaldırılması için Delme ve Frezeleme İş Mili Kafasını (HD Hidrolik) seçin; yüksek frekanslı delik açma için Delme Mili Başlığı (HD Pnömatik/Hidrolik); veya hassas diş profillerini sabitlemek için Kılavuz Çekme Mili Başlığını (HN Kurşun Vida) kullanın.

Üretim ve Kalite Vakfı

Her HG güç başlığı, teslimattan önce standartlaştırılmış bir fabrika test rejimiyle doğrulanır. Döner düzenekler, ağır eksenel ve radyal yük kombinasyonlarını dağıtmak için birinci sınıf eşleştirilmiş rulmanlar (NSK/FAG) kullanır. Dijital dengeleme ve salgı ölçümleri her seri numarası için kalıcı olarak arşivlenerek uluslararası sistem entegratörlerinin ikincil tedarik zinciri denetim protokollerini tamamen atlamasına olanak tanır.

Daha ayrıntılı ürün bilgisi ve seçim yardımı için lütfen mühendislerimizle iletişime geçin.
