Ortak Özellikler:
Tüm modellerde hidrolik kenetlemeli hassas üç parçalı dişli kavrama sistemi kullanılır. İndeksleme sırasında tabla yüzeyi kalkmaz ve sabit bir işleme referans düzlemi korunur. İndeksleme doğruluğu ±4 ark saniyedir, tekrarlanabilirlik ±1 ark saniyedir. Hidrolik sıkma, istikrarlı kilitleme torku ve kesme titreşimine karşı güçlü direnç sağlar. Genel yapı sağlamdır ve ağır işleme görevlerini yerine getirme kapasitesine sahiptir.
Paylaş:

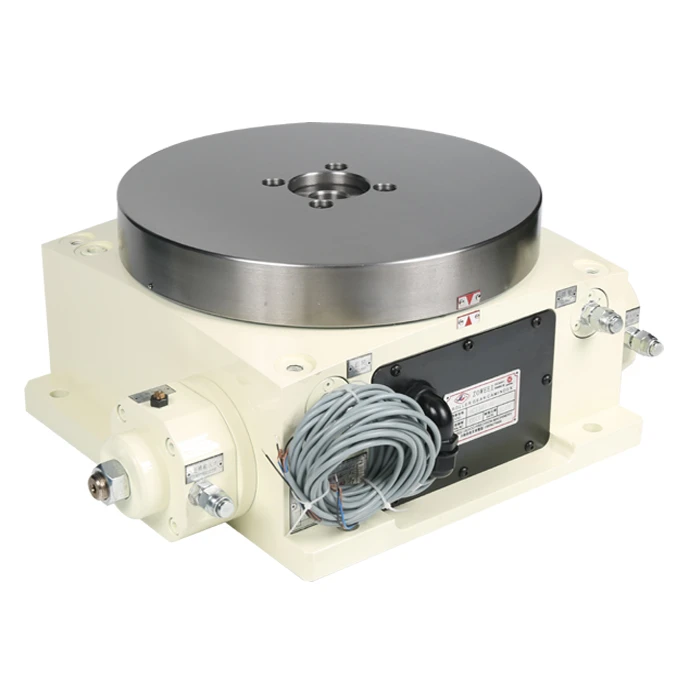

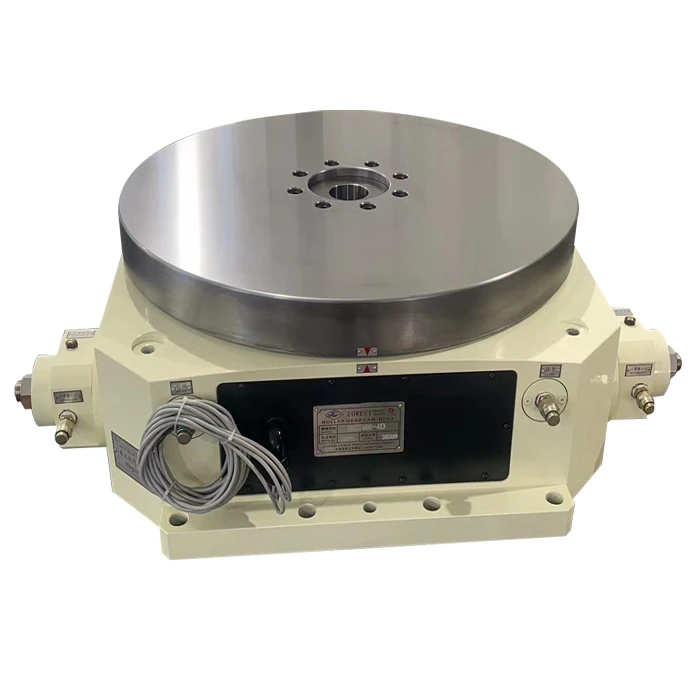

NCCT Serisi – Hassas Kam Tahrikli Hidrolik İndeksleme Tablası
Sürücü Yöntemi: Bir servo motor, indeksleme için silindir dişli kam mekanizmasını çalıştırarak hızlı indeksleme hızı ve sorunsuz çalışma sunar. Kam mekanizmasının uzun hizmet ömrü vardır, bu da onu uzun çevrimli, yüksek frekanslı uygulamalara uygun hale getirir.
İndeksleme Açıları: Standart bölmeler 15° ve 18°'dir. Çok çeşitli ve değişken partili üretim ihtiyaçlarını karşılayan 1° veya 5°'lik özel bölmeler de mevcuttur.
Tablo Türleri:
Kare Tabla: 400 mm × 400 mm ila 800 mm × 800 mm, karmaşık iş parçalarını sıkıştırmak ve düzenlemek için idealdir.
Yuvarlak Masa: Modele bağlı olarak 4000 kg'a kadar maksimum yük kapasitesiyle 350 mm'den 1000 mm'ye kadar çap.
Uyumlu Ekipman: Alt plakalar veya fikstürlerle donatılabilir. Freze makineleri, delik işleme makineleri, taşlama makineleri, delme/kılavuz çekme merkezleri, modüler takım tezgahları ve çeşitli özel amaçlı makineler için uygundur.
HCT / HCTV Serisi – Ağır Hizmet Hidrolik İndeksleme Tablası
Sürücü Yöntemi: Motorlu değil. İndeksleme için solenoid valf kontrollü bir hidrolik güç ünitesi kullanır. İndeksleme açıları sabittir ve yalnızca eşit bölmeleri destekler (örn. 4, 6, 8, 12, 24 konum). Rastgele açı ayarları desteklenmez.
Tipik Uygulamalar:
Büyük yapısal parçaların ve muhafazaların frezelenmesi ve delinmesi
Sık sık geniş açılı indeksleme gerektiren ağır hizmet seri üretimi (otomotiv, enerji sektörleri)
Ağır hizmet tipi takım tezgahlarında manuel bölme kafalarının otomatik hidrolik indekslemeye yükseltilmesi

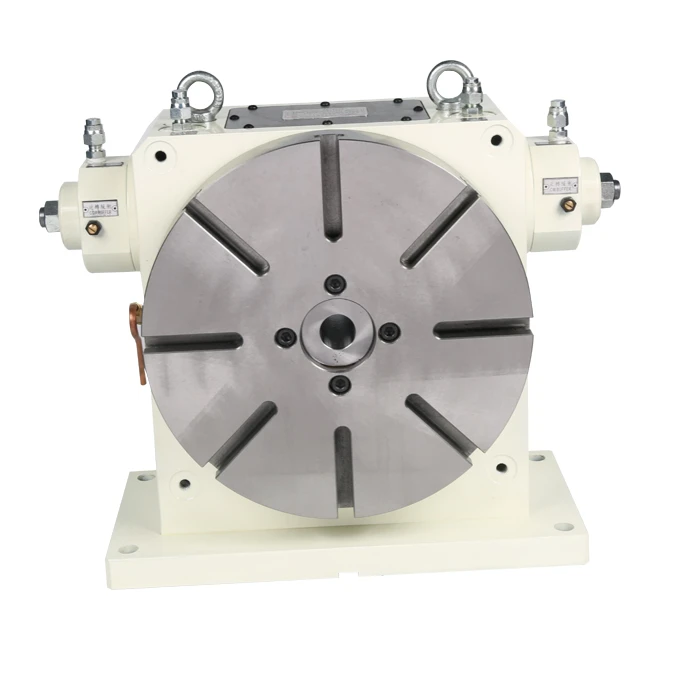

Özel Notlar: HCTV serisi hem yatay hem de dikey montajı destekler ve 4. CNC ekseni olarak entegre edilebilir; bu da onu sınırlı alan veya çok eksenli konfigürasyonlara uygun hale getirir. NCCT serisiyle karşılaştırıldığında HCT/HCTV serisi, ağır yükler ve zorlu çalışma koşulları için tasarlanmış, daha yüksek yük kapasitesi ve sıkma torku sunar.
Gereksinim ve Önerilen Seriler
|
Gereklilik |
Önerilen Seriler |
|
Esnek indeksleme açılarına ihtiyacınız var (1°, 5° veya herhangi bir açı) |
NCCT (servo motor + kam sürücüsü) |
|
Yalnızca sabit eşit bölmelere ihtiyaç vardır (ör. 4, 6, 8, 12, 24) |
HCT / HCTV (hidrolik solenoid kontrolü) |
|
Karmaşık iş parçası kelepçelemesi için kare bir tablaya ihtiyacınız var |
NCCT Kare Masa |
|
Genel döner işleme için yuvarlak tablaya ihtiyacınız var |
NCCT Yuvarlak Masa |
|
Ağır yükler, ağır kesme, zorlu koşullar |
HCT / HCTV |
|
Yatay/dikey montaja veya 4. eksen entegrasyonuna ihtiyaç var |
HCTV |
|
Uzun döngülü, yüksek frekanslı otomatik üretim |
NCCT (kam mekanizması dayanıklılık avantajı) |
Herhangi bir ayarlama gerekiyorsa lütfen bana bildirin.
