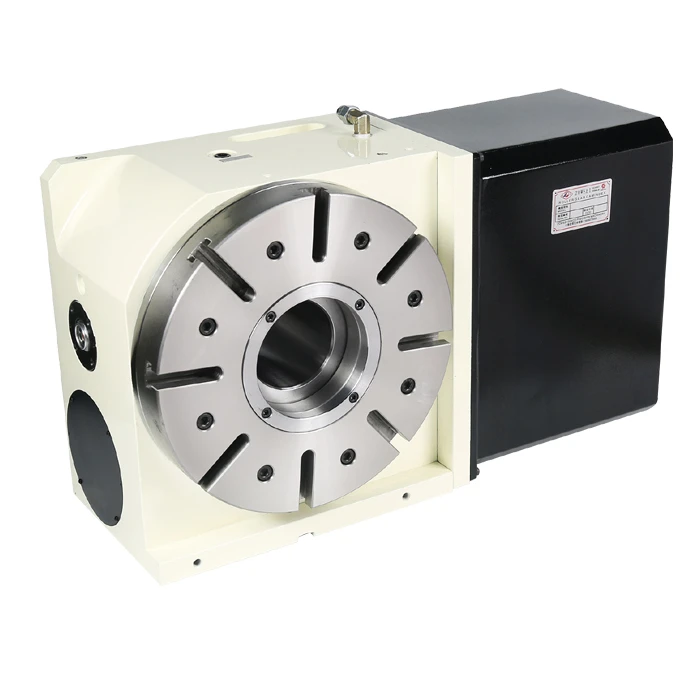

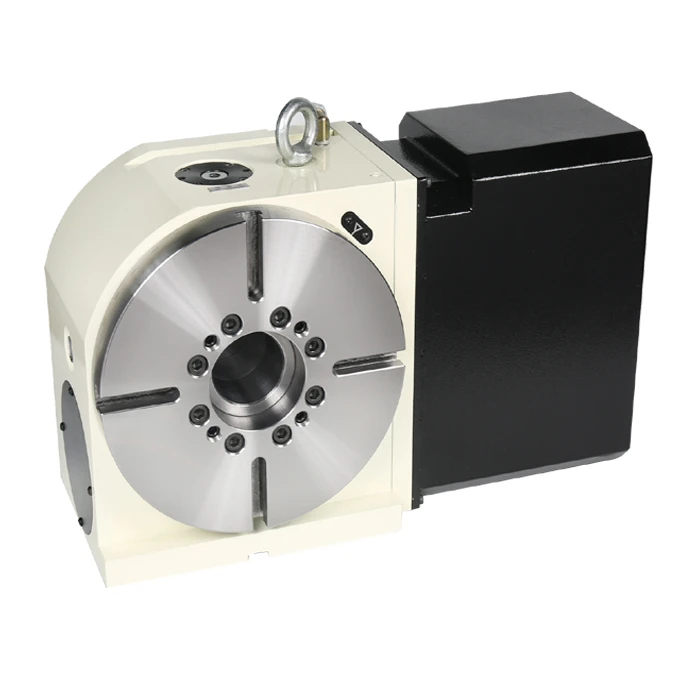

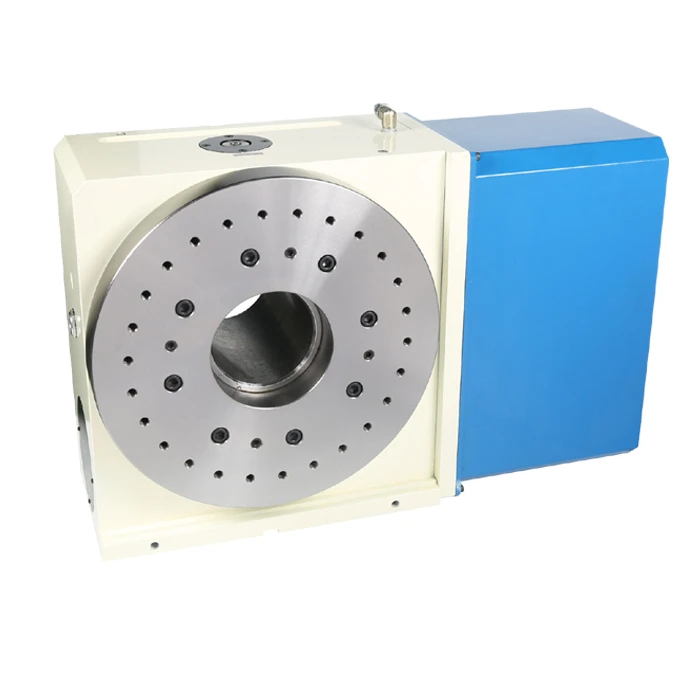

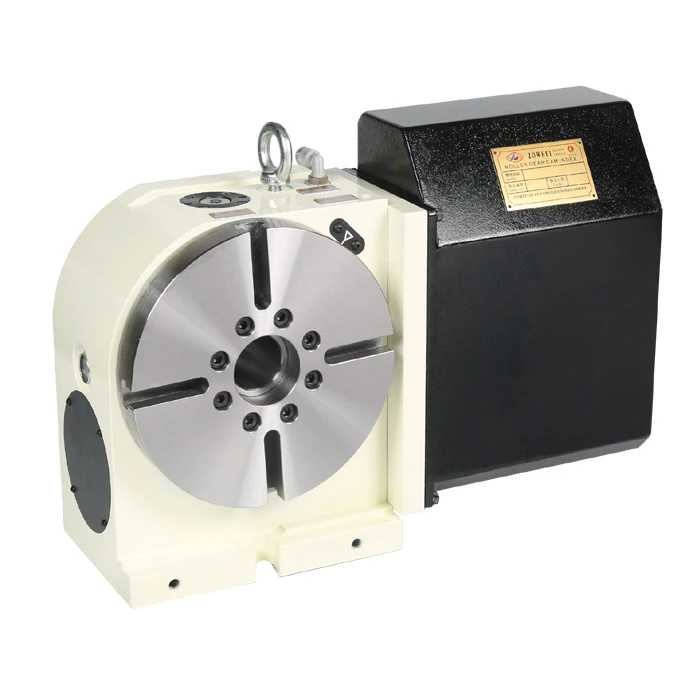

Yeni Nesil CNC İşleme için Yüksek Hassasiyetli İndeksleme Çözümleri
CD Serisi, Roller CAM mekanizmasıyla tasarlanmış yüksek hassasiyetli bir döner indeksleme ünitesidir. Geleneksel sonsuz dişli sistemlerinden farklı olarak CD serisi, güç aktarımı için yuvarlanma temasını kullanarak CNC işleme merkezleri için sıfır boşluklu, yüksek tepkili ve uzun vadeli stabil 4. eksen çözümü sağlar.
Paylaş:
Teknik Mükemmellik
1. İletim Mekanizması: Dönen Temas ve Sıfır Boşluk
Mantık: İç yapı, kayma sürtünmesini yuvarlanma hareketine dönüştürmek için hassas bir silindir CAM kullanır.
Performans: CAM ile silindirler arasındaki önceden yüklenmiş koordinasyon sayesinde mekanik boşluk fiziksel olarak ortadan kaldırılır. Bu, sık başlatma-durdurma ve çift yönlü indeksleme sırasında hızlı yanıt ve üstün konumlandırma doğruluğu sağlar.
2. Hassasiyet Kararlılığı: Tekrarlanabilirlik ±4"
Temel Metrik: 20" indeksleme doğruluğu ve ±4" dahilinde tekrarlanabilirlik ile minimum 0,001° ayar birimini destekler.
Dayanıklılık: Yuvarlanan şanzımanın düşük aşınmalı yapısı nedeniyle hassasiyet, uzun vadeli ağır iş işleme koşullarında bile tutarlı kalır ve bakım maliyetlerini önemli ölçüde azaltır.
3. Dinamik Tepki: Yüksek Hız ve Verimlilik
Optimize Edilmiş Dişli Oranı: Yüksek frekanslı işleme için (ör. 3C endüstrisi), CD-125/170/200 gibi modeller, kesilmeyen indeksleme süresini en aza indirmek için maksimum 111 rpm çıkış hızına ulaşan 1:36 oranına sahiptir.
4. Kilitleme Sertliği: Çok Kademeli Sıkma
Güvenilirlik: Yüksek sertlikte pnömatik veya hidrolik sıkıştırma mekanizmalarıyla donatılmıştır. Örneğin, CD-255 modeli 50 kgf.m (Pnömatik) / 110 kgf.m (Hidrolik) sıkma torku sağlayarak ağır hizmet tipi kesme sırasında sıfır yer değiştirmeyi garanti eder.
Özellikler ve Uyumluluk
01
Ürün Yelpazesi Φ125mm'den Φ1000mm'ye kadar tabla çaplarında mevcuttur:
CD/CT Serisi:
Dikey/Yatay çift kullanımlı tasarım, çoğu dikey işleme merkeziyle (VMC) uyumludur.
HCD Serisi:
Yatay işleme merkezleri (HMC) için optimize edilmiş, kare tablalı özel yatay tasarım.
02
Küresel Sistem Entegrasyonu Dünya lideri servo sistemlerle kusursuz entegrasyon için standartlaştırılmış arayüz tasarımı:
Fanuc / Mitsubishi / Yaskawa / Siemens / Heidenhain ve daha fazlası.
03
Destekleyici Ekosistem Karmaşık iş parçası işlemede sağlamlık sağlamak için eşleşen HTS (Manuel), TAT (Otomatik) ve FT (Pnömatik Fren) serisi puntalarla kapsamlı iş tutma desteği.
NO.001°(Derecenin binde biri)
|
Şartname/Model |
Birim |
CD-125 |
CD-170 |
CD-200 |
CD-255 |
CD-320 |
CD-400 |
CD-500 |
CD-630 |
CD-630H |
CD-800H |
CD-1000H |
|
|
Masa Çapı |
mm |
f125 |
φ170 |
φ200 |
φ255 |
φ320 |
φ400 |
φ500 |
φ630 |
630*630 |
800*800 |
1000*1000 |
|
|
Merkez Yüksekliği (Dikey) |
mm |
110 |
135 |
160 |
160 |
210 |
255 |
310 |
360 |
卧式 |
卧式 |
卧式 |
|
|
İş Mili Açık Delik Çapı |
mm |
20 |
40 |
40 |
60 |
90 |
120 |
180 |
100 |
100 |
100 |
100 |
|
|
Toplam Yükseklik (Yatay) |
mm |
150.2 |
153.8 |
153.8 |
204.5 |
250 |
255 |
315 |
330 |
375 |
420 |
445 |
|
|
Tabla delik çapı |
mm |
φ35 |
φ40 |
f50 |
f80 |
φ120 |
f140 |
φ200 |
f150 |
f150 |
f150 |
f150 |
|
|
Masa T yuvası |
mm |
12H7 |
12H7 |
12H7 |
12H7 |
14H7 |
14H7 |
18H7 |
18H7 |
18H7 |
22H7 |
22H7 |
|
|
Konumlandırma kılavuz bloğu |
mm |
14H7 |
18H7 |
18H7 |
18H7 |
18H7 |
18H7 |
18H7 |
18H7 |
16H7 |
16H7 |
16H7 |
|
|
Maksimum Çıkış Hızı(4000rpm) |
devir/dakika |
111 |
111 |
111 |
67 |
55.5 |
33 |
33 |
22 |
22 |
18.5 |
5.5 |
|
|
Azaltma oranı |
|
1:36 |
1:36 |
1:36 |
1:60 |
1:72 |
1:120 |
1:120 |
1:180 |
1:180 |
1:216 |
1:720 |
|
|
Servo Motor Seçimi |
|
β4/β8 |
β4/β8 |
β4/β8 |
b8/b12 |
β22 |
β22 |
β22 |
β22 |
β22 |
β22 |
β22 |
|
|
Ölü ağırlık |
Dikey |
kilogram |
50 |
75 |
75 |
100 |
200 |
250 |
400 |
600 |
/ |
/ |
/ |
|
Yatay |
kilogram |
80 |
150 |
150 |
250 |
450 |
500 |
800 |
1600 |
1600 |
3500 |
5000 |
|
|
Punta uygulandı |
kilogram |
80 |
150 |
150 |
250 |
410 |
500 |
800 |
1300 |
/ |
/ |
/ |
|
|
Tekrarlanabilirlik |
saniye |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
±4 |
|
|
İndeksleme Doğruluğu |
saniye |
40 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
|
Net Ağırlık (Motor Hariç) |
kilogram |
38 |
50 |
58 |
140 |
180 |
300 |
450 |
700 |
750 |
1170 |
2160 |
|
|
İzin Verilen Maks. Eksenel Yük (N) |
N |
11000 |
15000 |
17500 |
20000 |
23000 |
40000 |
55000 |
85000 |
85000 |
105000 |
192000 |
|
|
İzin Verilen Radyal Yük (N·m) |
N·m |
270 |
300 |
330 |
1000 |
1200 |
2000 |
2600 |
6100 |
6100 |
7600 |
21000 |
|
|
İzin Verilen Moment Yükü (N·m) |
N·m |
500 |
1000 |
1400 |
1800 |
2000 |
4000 |
7100 |
9600 |
9600 |
12800 |
23500 |
|
|
Kilitleme sistemi (pnömatik) |
MPa |
3-5 |
3-5 |
3-5 |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
|
|
Sıkma Sistemi (Pnömatik/Hidrolik) |
|
Pnömatik |
Pnömatik |
Pnömatik |
Hidrolik |
Hidrolik |
Hidrolik |
Hidrolik |
Hidrolik |
Hidrolik |
Hidrolik |
Hidrolik |
|
|
Besleme Basıncı |
kg/cm² |
5 |
5 |
5 |
25 |
30 |
30 |
30 |
35 |
35 |
35 |
35 |
|
|
Sıkma Torku |
N·m (kgf.m) |
16 |
25 |
25 |
90 |
150 |
180 |
265 |
460 |
460 |
760 |
1100 |
|
Fonksiyonel Seçenekler ve Aksesuarlar

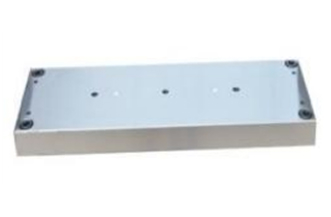

Köprü Plakası (Alt Plaka ve Taban Plakası)

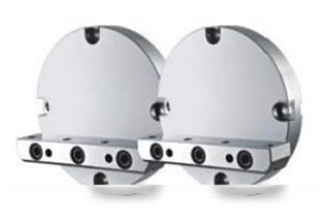

L-Blok

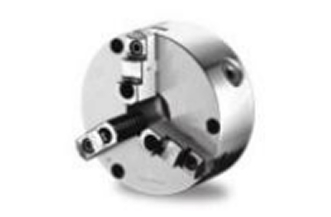

3 Çeneli Ayna

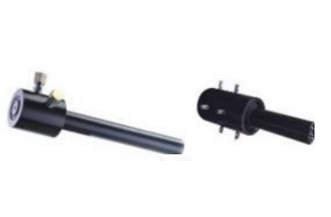

Pnömatik / Hidrolik Döner Bağlantı

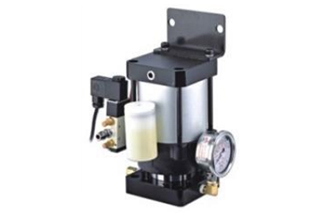

Air-0il Güçlendirici

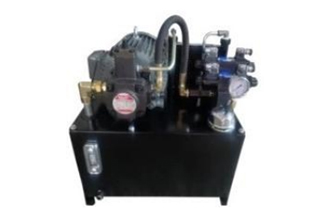

Hidrolik Ünite

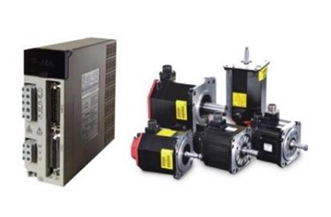

Servo Motor ve Sürücü
