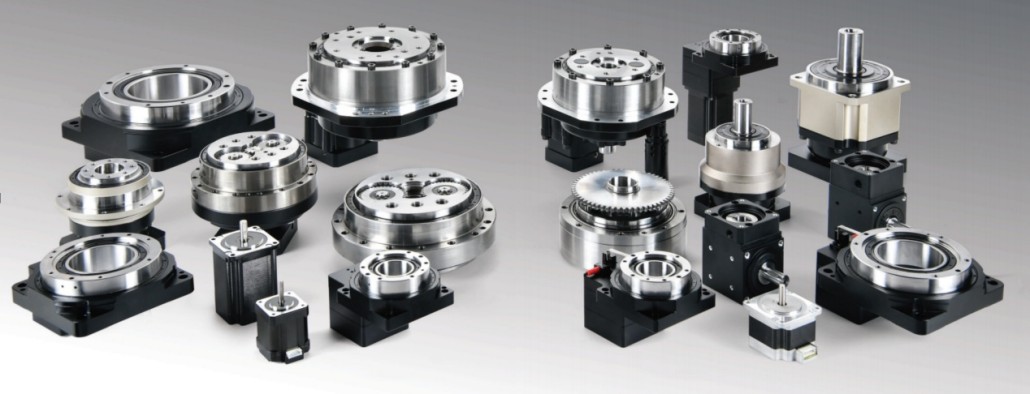

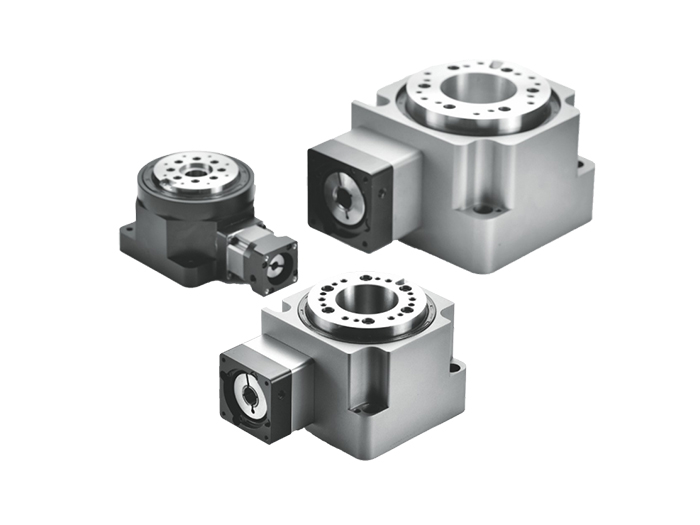

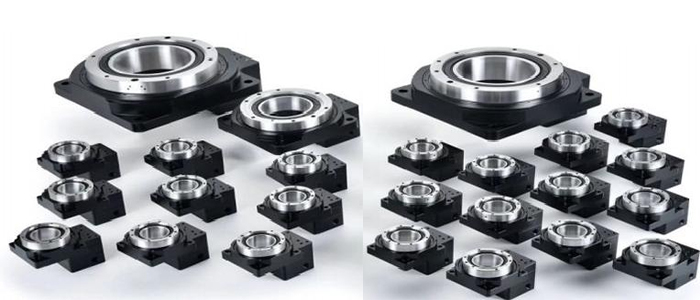

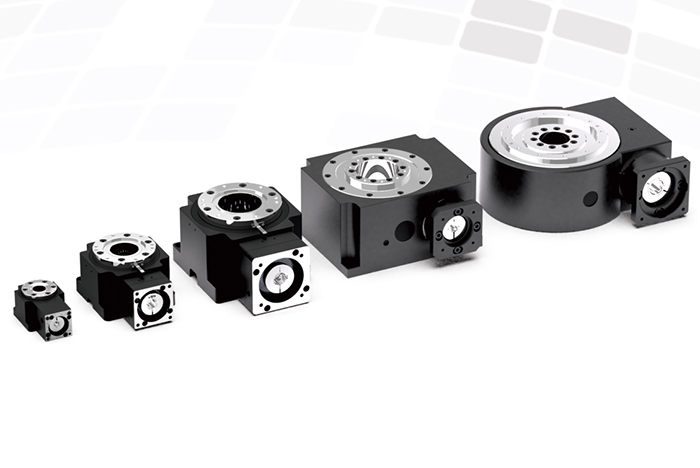

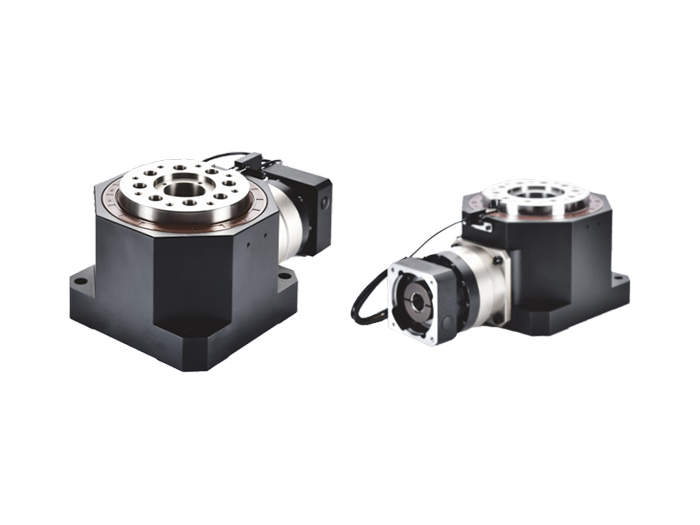

İçi Boş Döner Platformlar

Hassas Şanzımanı ve Yüksek Sertlikli Döner Rulmanları Entegre Eden Ark İkinci Çalıştırma Ünitesi

Entegre Şanzıman ve Destek: Redüksiyon mekanizması ve çapraz makaralı rulman derinlemesine entegre edilmiş olup, yüklerin doğrudan çıkış tablasına cıvatalanmasına olanak tanıyarak bağımsız rulman yataklarını ve kaplinleri ortadan kaldırır.

Çok Yönlü Tahrik Çoklu Darbeleri: Kendiliğinden kilitleme, ağır yük ve düşük gürültü gibi farklı çalışma koşullarına tam olarak uyum sağlamak için Sonsuz Dişli, Spiral Konik Dişli ve Hipoid Dişli konfigürasyonlarında mevcuttur.

Yay-Saniye Hassas İndeksleme: 20.000 saatlik tam seri tasarım ömrüyle ≤±10 yay saniye içinde tekrarlayan konumlandırma doğruluğu.

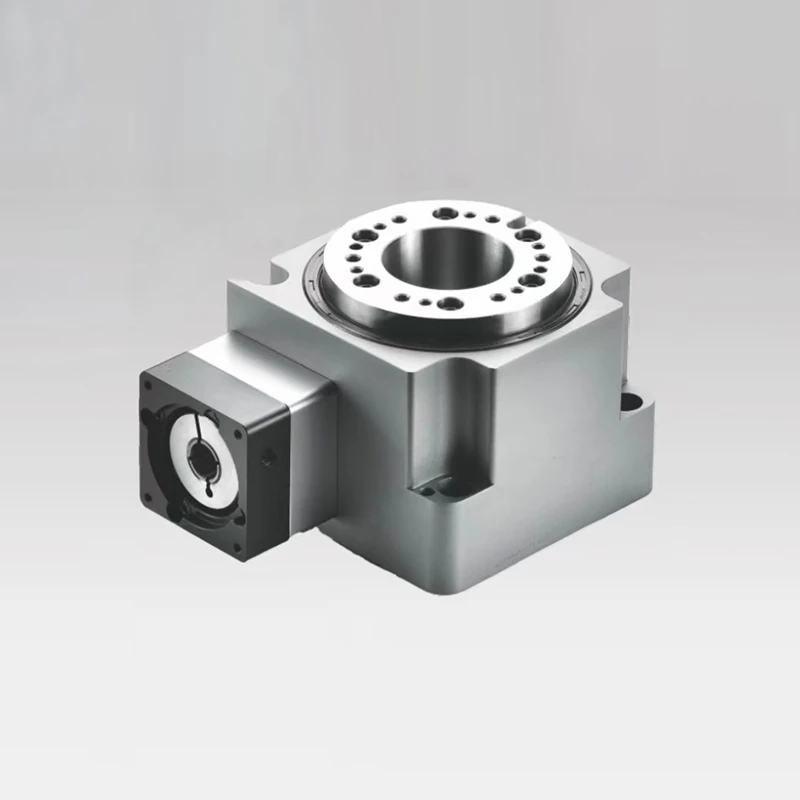

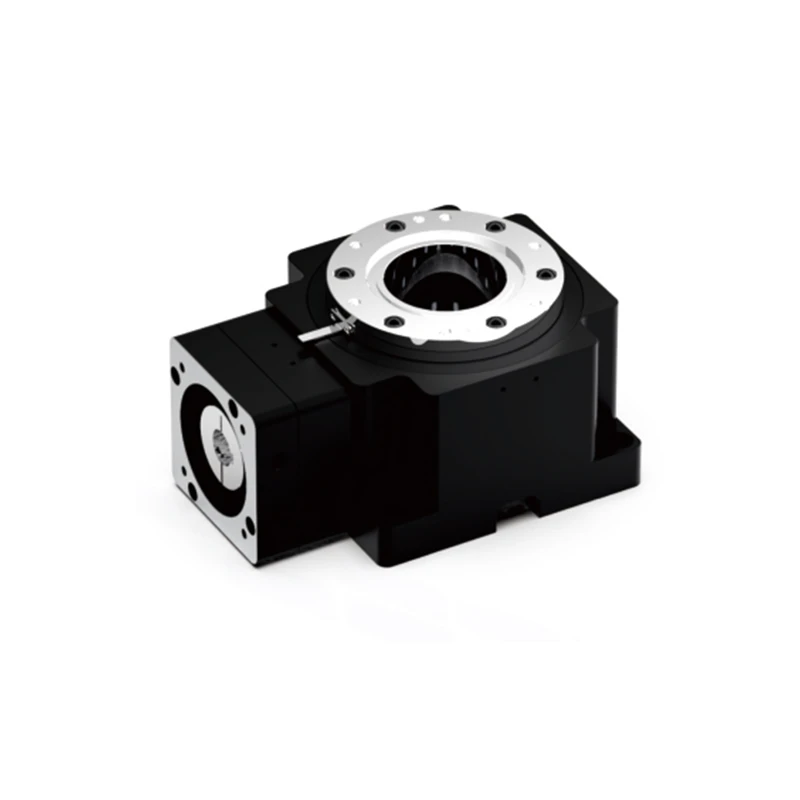

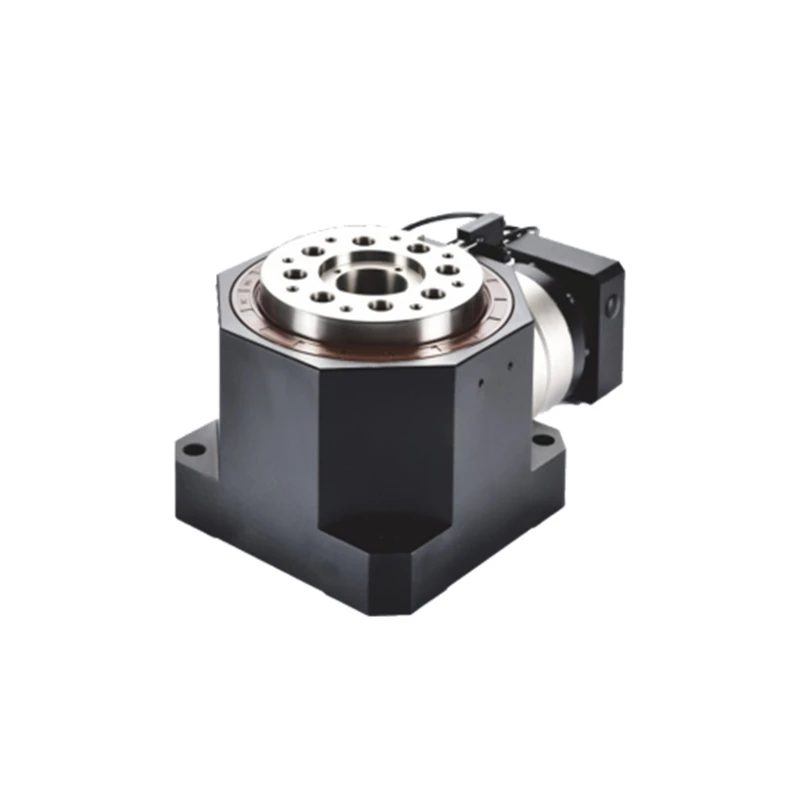

Precision Hollow Döner Platform, çok istasyonlu otomatik indeksleme tablaları için tasarlanmış son derece entegre bir aktüatördür. Temel tasarım felsefesi, hassas dişli redüksiyon mekanizması ile yüksek sağlamlıktaki çapraz makaralı yatağın yekpare entegrasyonunda yatmaktadır.

Yükün doğrudan çıkış döner tablasına kilitlenmesiyle sistem aynı anda eksenel, radyal ve devrilme momentleri boyunca stabil dönebilir destek elde eder. Bu, ısmarlama yardımcı yatak bloklarına ve transmisyon kaplinlerine olan ihtiyacı ortadan kaldırarak montaj zincirini temel olarak düzene sokar ve sistem sağlamlığını artırır.

Doğrudan Tahrikli (DD) motor çözümleriyle karşılaştırıldığında İçi Boş Döner Platform, yüksek frekanslı başlatma-durdurma döngüleri sırasında üstün aşırı yük önleyici tork emilimi ve daha yüksek maliyet verimliliği sunar. Geleneksel mekanik kam indeksleyicilerle karşılaştırıldığında, gelişmiş döngü süresi esnekliği için tamamen programlanabilir isteğe bağlı açılı indekslemeyi destekler. Tam serinin geniş çaplı içi boş açık delik tasarımı, pnömatik hatların, elektrik kablolarının ve lazer yollarının doğrudan döner merkezden geçmesine olanak tanıyarak kablo dolaşmasını ve yorulma hatalarını tamamen ortadan kaldırır.

1. Hassas İletim: Tam Uygulama Eşleştirmesi için Üç Geometri

Sonsuz Dişli Tahrik (Yatay Seri): Kayar kontak konfigürasyonu, doğal mekanik kendinden kilitleme sağlar ve güç kaybı sırasında diskin geri dönme risklerini ortadan kaldırır; dikey konfigürasyonlar ve uygun maliyetli standart indeksleme için mükemmeldir.

Spiral Konik Dişli Tahrik (Dik Açılı Seri): Taşlanmış spiral diş kanadı, yüksek verimli 90° tork yönlendirmesini kolaylaştırarak, ağır hizmet şok yükleri altında olağanüstü hassasiyette tutma sağlar.

Hipoid Dişli Tahrik (Hipoid Serisi): Ofset eksen tasarımı, eşzamanlı kavramada diş sayısını artırarak tek diş stresini azaltır. Bu, yüksek frekanslı harmonikleri önemli ölçüde azaltırken, sıkı bir şekilde sınırlandırılmış düşük boşluklu sınırlar dahilinde yüksek tork çıkışına olanak tanır.

2. Yüksek Sertlikte Döndürme Desteği: Tek Rulman Taşıma Çok Yönlü Yükleme

Çıkış tablası, silindirlerin 90° çapraz konfigürasyonda düzenlendiği hassas bir çapraz makaralı rulmanı doğrudan entegre eder. Bu benzersiz rulman mimarisi, birleşik eksenel, radyal ve devrilme momentlerini bağımsız olarak yönetir. Ağır eksantrik yükleme altında bile, çıkış diskinin eksenel ve radyal salgısı ≤0,01 mm dahilinde sağlam bir şekilde stabil kalır, yatak boşluğunun neden olduğu uç yüzey yalpalamalarını ve konsol sapmasını tamamen ortadan kaldırarak uzun vadeli operasyonel tutarlılığı korur.

3. Tamamen Açık Motor Arayüzü: Tak ve Çalıştır, Sıfır Bağlantı

Modüler, değiştirilebilir bir motor adaptör flanşı ve giriş mili düzeneğine sahip olan bu ürün, Yaskawa, Mitsubishi ve Panasonic gibi markaların ana akım AC servo ve step motorlarıyla doğal uyumluluk sağlar. Mühendisler, makinenin şasi yapısını değiştirmeden hızlı güç eşleştirmeyi gerçekleştirebilir, bu da ilk taslaktan atölyede devreye almaya kadar olan teslim süresini büyük ölçüde kısaltır.

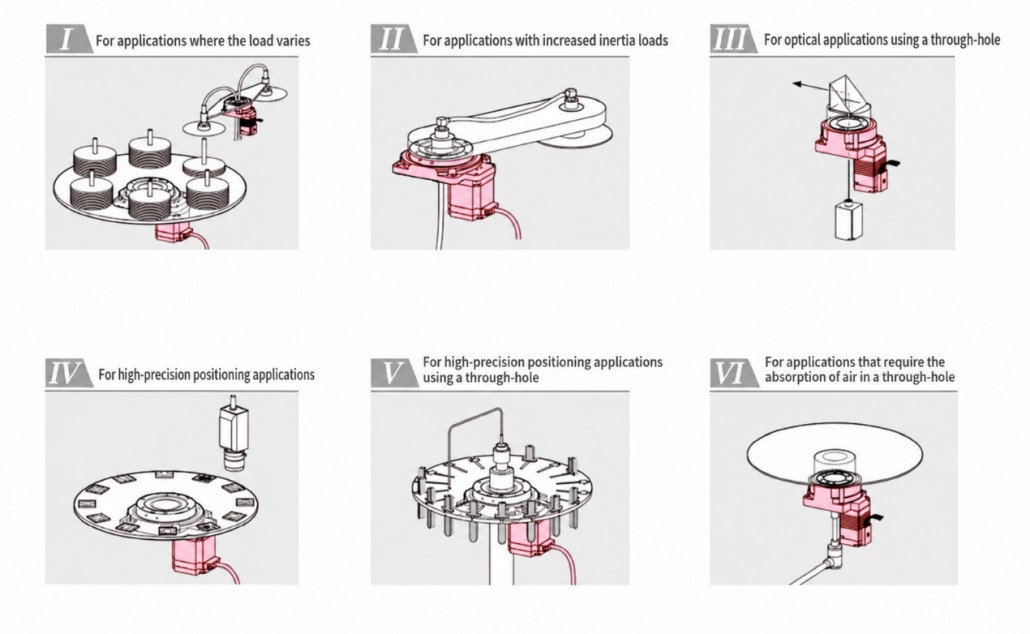

Otomatik Kaynak Pozisyonerleri: Büyük içi boş delik, torç kablolarını ve merkezden geçen koruyucu gaz hatlarını barındırır, acil durdurmalar sırasında arıza emniyetli yönlendirme için sonsuz dişli kendinden kilitleme ile eşleştirilmiş, 360° sınırsız sürekli dönüşe olanak sağlar.

Yarı İletken Plaka İşleme: Ark saniyesi tekrarlanabilirliği, sıkı plaka hizalama toleranslarını karşılarken içi boş geçiş, vakum emme hatlarını sorunsuz bir şekilde barındırır. Hypoid Serisinin düşük partikül emisyonu doğası gereği temiz oda ortamlarına uygundur.

Lazer Kesim ve Markalama İndeksleme Tabloları: Toplam sistem maliyetini düşürürken ve termal yönetim karmaşıklıklarını ortadan kaldırırken hassas konumlandırma indekslemesini koruyan, DD motorlarının doğrudan değiştirilebilen bir alternatifi.

3C Hassas Montaj Hatları: Düşük gürültülü, bakım gerektirmeyen çalışma, endüstriyel otomasyon yükseltme taleplerine uygundur ve isteğe bağlı çok istasyonlu indeksleme için esnek programlamayı destekler.

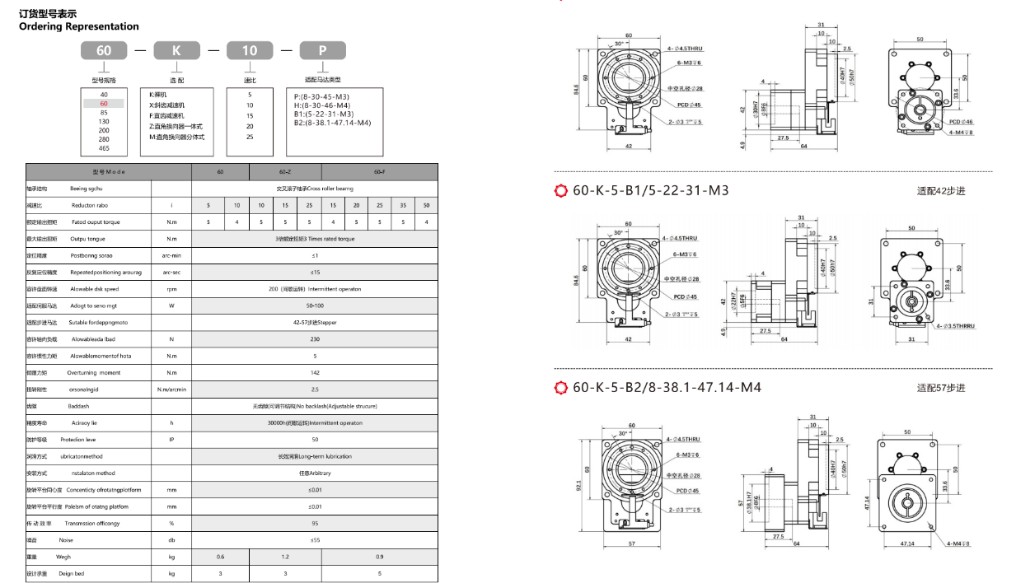

Tam Teknik Parametre Matrisi: Bu genel bakış, genel bir ürün kılavuzu görevi görür. Belirli modellere yönelik ayrıntılı boyutlu planlar, tam geçiş delik çapları, izin verilen eksenel/radyal kuvvetler ve hassas dişli oranları (örn. 1:5, 1:10, 1:18) için lütfen Tam İçi Boş Döner Platform Teknik Kılavuzunu indirin.

Özel Mühendislik Doğrulaması: Atalet eşleştirme ve görev döngüsü hızlandırma hesaplamaları, başarılı indeksleme için kritik öneme sahiptir. Yük ağırlığınızı, döner tabla çapınızı ve hedef çevrim sürenizi bizimle paylaşın. HAEGOLIA uygulama mühendisleri dinamik hesaplamaları ve model önerilerini ücretsiz olarak sağlayacaktır.
