Kam İndeksleme Sistemleri

Modern Yüksek Frekanslı, Sıfır Boşluklu Aralıklı Hareket Çözümleri

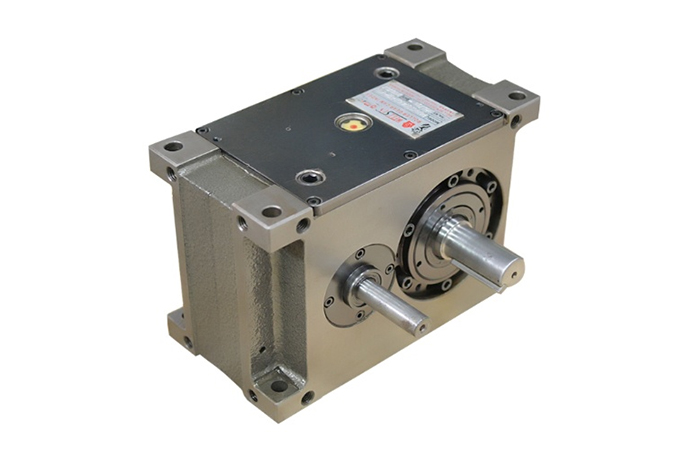

Kam İndeksleme Sistemleri sürekli döner girdiyi hassas, aralıklı indeksleme hareketine dönüştürür. Yirmi yıllık hassas üretim uzmanlığıyla desteklenen indeksleyicilerimiz, geleneksel dişli tahriklerindeki boşlukları tamamen ortadan kaldıran, otomatik montaj hatları, paketleme makineleri ve lityum iyon pil üretim ekipmanları için yüksek hızlı, yüksek torklu ve bakım gerektirmeyen döner konumlandırma sağlayan optimize edilmiş bir makaralı kavrama mekanizmasına sahiptir.

Paylaş:

Şimdi Sorun

Modern Yüksek Frekanslı, Sıfır Boşluklu Aralıklı Hareket Çözümleri

TEKNİK MÜKEMMELLİK

1. Mekanik Kinematik: Saf Yuvarlanma Sürtünmesi ve Sıfır Boşluk

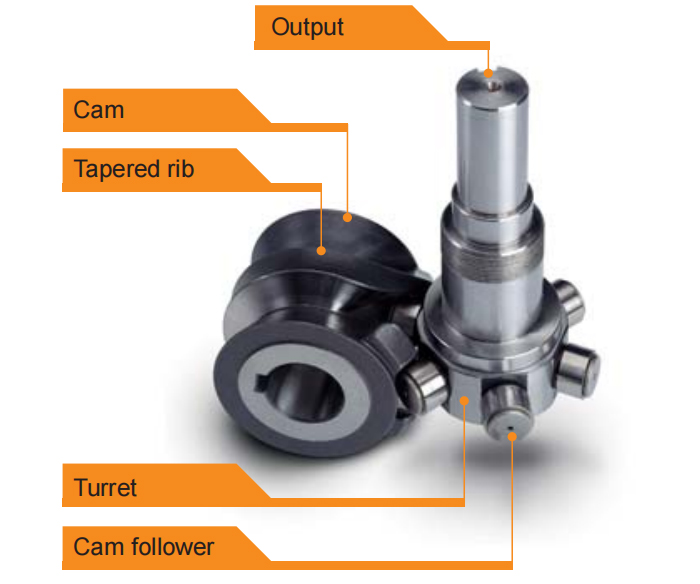

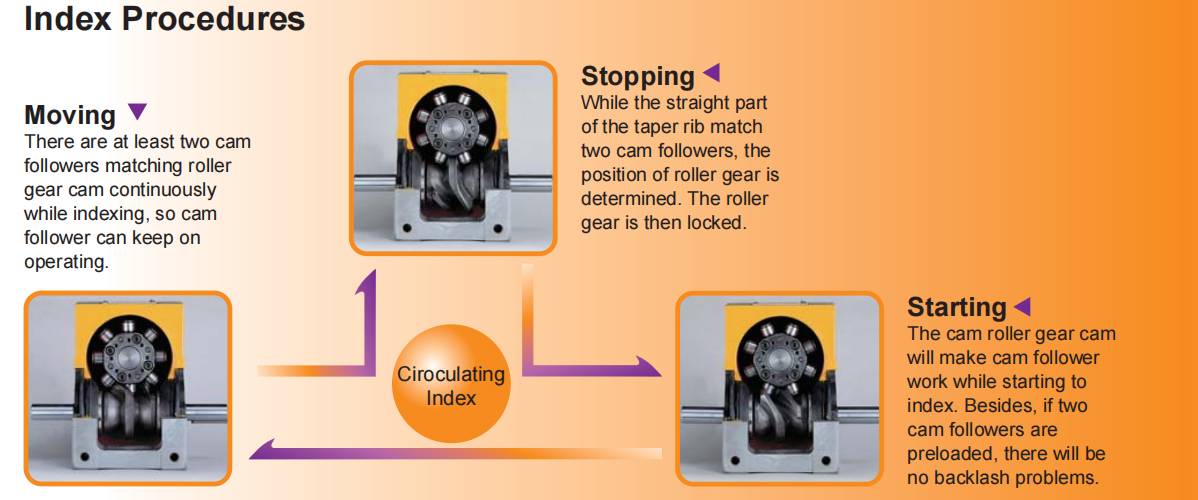

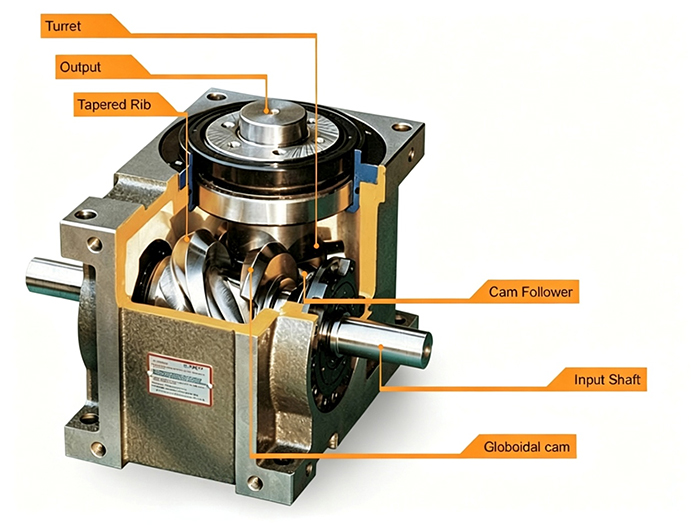

• Mekanizma Mantığı: Giriş milindeki küresel kam, çıkış tareti üzerindeki konik makaralı rulmanlarla kusursuz bir şekilde birleşir. Kam ve silindirlerin fiziksel ön yüklemesi sayesinde, mekanik ölü bölgeler ve boşluklar kaynakta ortadan kaldırılarak hem hızlanma hem de bekleme aşamalarında mutlak kilitleme sağlanır.

• Aşınma Direnci: Geleneksel kayma sürtünmesinin yerini tamamen saf yuvarlanma teması almıştır. Milyonlarca yüksek frekanslı döngüden sonra bile ünite, hassasiyet kaybı olmaksızın yay saniyesi indeksleme doğruluğunu korur.

2. Dinamik Kontrol: Matematiksel Olarak Optimize Edilmiş Hareket Eğrileri

• Titreşim Bastırma: Standart konfigürasyonlar, Değiştirilmiş Sinüs (MS), Değiştirilmiş Yamuk (MT) ve Değiştirilmiş Sabit Hız (MCV50) dahil olmak üzere birden fazla gelişmiş hızlanma eğrisini destekler.

• Temel Avantajı: Bu matematiksel profiller, tepe ivmeyi etkili bir şekilde düzeltir, yüksek hızlı indeksleme sırasında atalet şokunu ve titreşimi büyük ölçüde azaltır, yukarı yöndeki montaj mekanizmalarını, robotik manipülatörleri ve hassas iş parçalarını doğrudan korur.

Kam İndeksleme Sistemleri

3. Endüstriyel Sertlik: Ağır Hizmet Tipi Döküm Muhafaza ve Ömür Boyu Yağlama

• Yapısal Sağlamlık: Sistemin tamamı yüksek mukavemetli, çok yüzlü, hassas işlenmiş dökme demir muhafaza içine yerleştirilmiştir. Herhangi bir makine çerçevesi düzenine sorunsuz bir şekilde entegre olmak için birden fazla yüze (V, W, P, S, T, U) yönelik son derece esnek montaj konfigürasyonlarını destekler.

• Bakım Gerektirmeyen Tasarım: Temel dahili şanzıman bileşenleri, optimum ısı dağıtımı ve yağlama için sürekli bir yağ banyosunda çalışır ve 7/24 yüksek yoğunluklu üretim ortamlarında arıza süresini en aza indirir.

UYGULAMA & SORUN ÇÖZME

Kam İndeksleme Sistemleri

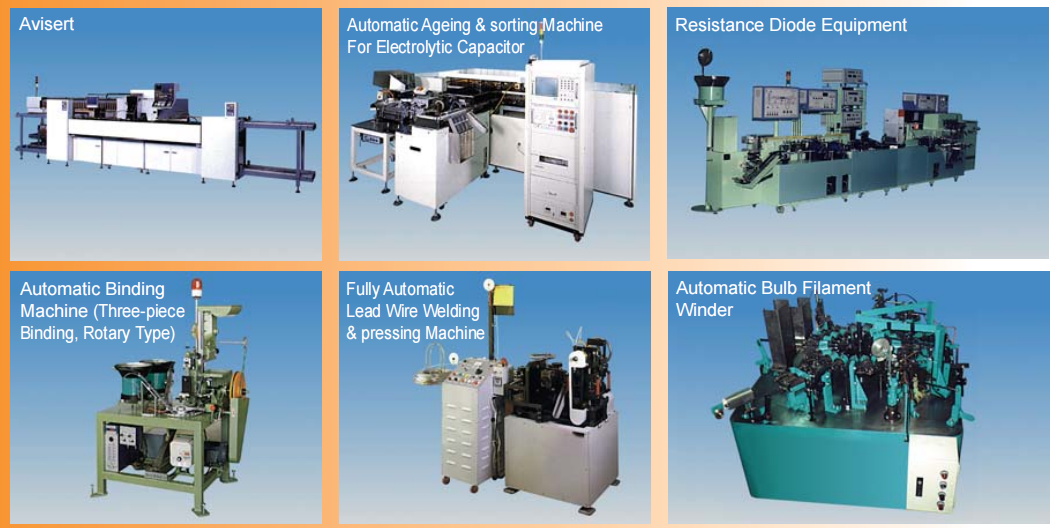

01 Ana Uygulama Alanları

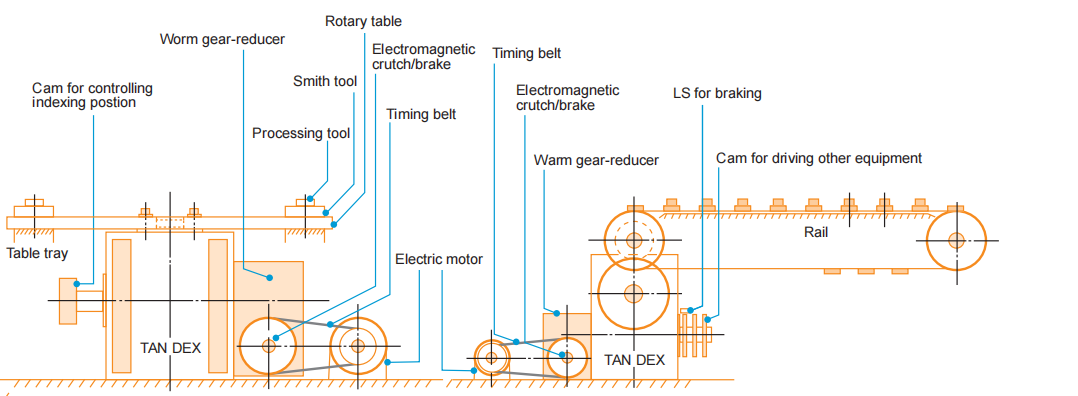

• Lityum İyon ve Yeni Enerji Üretimi: Çok istasyonlu döner hücreli montaj hatları, yüksek hızlı elektrolit enjeksiyon makineleri, sekme kaynak makineleri ve sarma makineleri.

• 3C Elektronik ve Yarı İletken Paketleme: Çip montaj kadran plakaları, cep telefonu bileşen montaj hatları, yüksek hızlı LED sınıflandırma ve inceleme ekipmanı.

• Gıda, Günlük Kimyasal ve İlaç Paketleme: Çok kafalı döner dolum makineleri, yüksek hızlı kapak kapatma makineleri, etiketleme makineleri ve otomatik kartonlama makineleri.

• Otomotiv Bileşen Otomasyonu: Farlar, debriyajlar ve hassas valf gövdeleri için çok istasyonlu otomatik kaynak, vidalama, montaj ve inceleme hatları.

02 Temel Mühendislik Sorunları Çözüldü

• Boşluk ve Kümülatif Hatanın Ortadan Kaldırılması: Geleneksel "servo motor + standart redüktör" kurulumları, sık başlatma-durdurma döngüleri sırasında mekanik ölü bölgeler oluşturarak zaman içinde kümülatif konumlandırma hatalarına yol açar. HG Kam İndeksleme Sistemi, fiziksel olarak geri tepmeyi ortadan kaldırmak için mekanik sert kilitlemeye ve saf yuvarlanma sürtünmesine dayanır ve uzun vadeli, mutlak tekrarlanabilirlik sağlar.

• Yüksek Hızlı Çalıştırma-Durdurma Şokunu ve Titreşimini Azaltma: Sıkışık çevrim süreleri altında (örneğin, 0,5 saniyenin altındaki indeksleme süreleri), anlık hızlanma ciddi titreşim oluşturur. Matematiksel olarak optimize edilmiş hareket eğrilerimiz (MS/MT), kaynaktan gelen en yüksek hızlanmayı yumuşatır, iş parçasının yer değiştirmesini önler ve yukarı akış manipülatörlerini hasardan korur.

• Kablo Dolaşmasını ve Yer Kısıtlamalarını Çözme: Çok istasyonlu pnömatik veya elektrikli donanımlar, dönüş sırasında sıklıkla karışık hatlara neden olur. Mühendisler, sabit içi boş merkezler (DT/DA serisi) ve düz, ultra ince profiller (PU serisi) sunarak, pnömatik hatları ve kabloları doğrudan eksen merkezinden geçirebilir veya dar dikey açıklık dahilinde stabil ağır hizmet taşımacılığı sağlayabilir.

Örnekler

ANA AKIM ÜRÜN SERİSİ

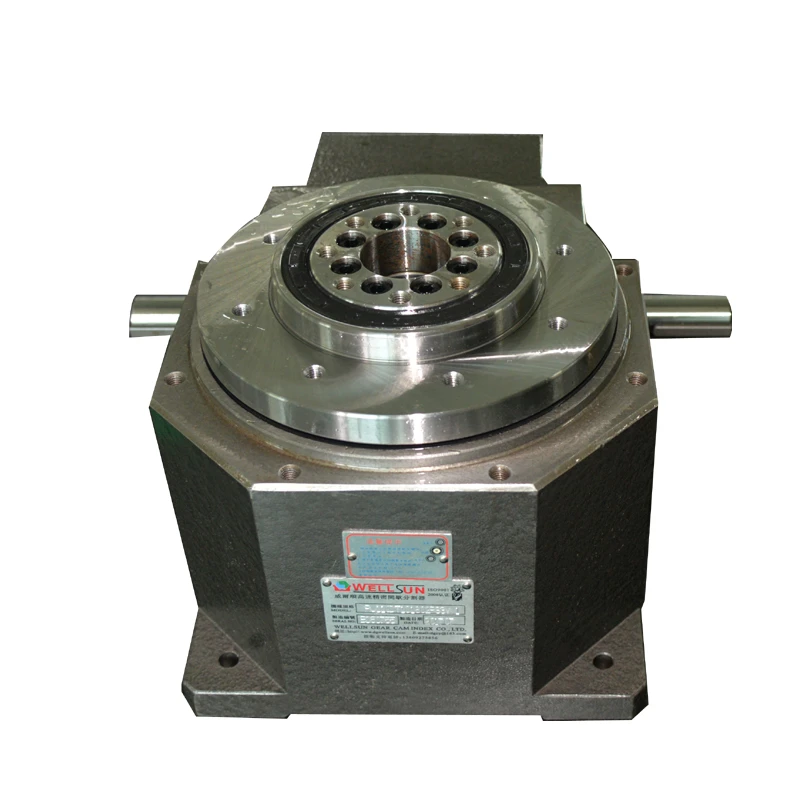

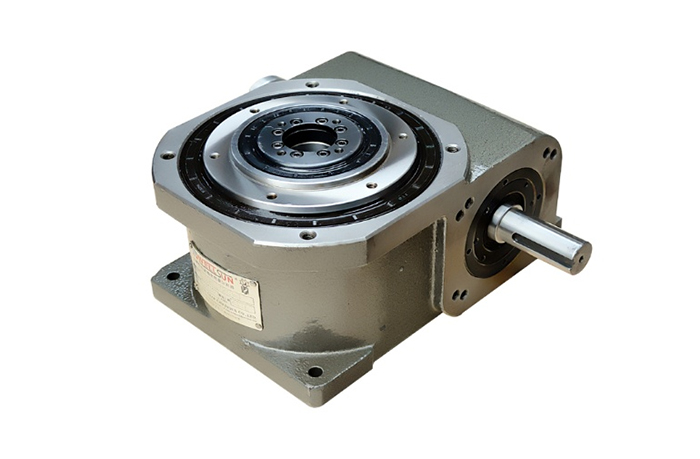

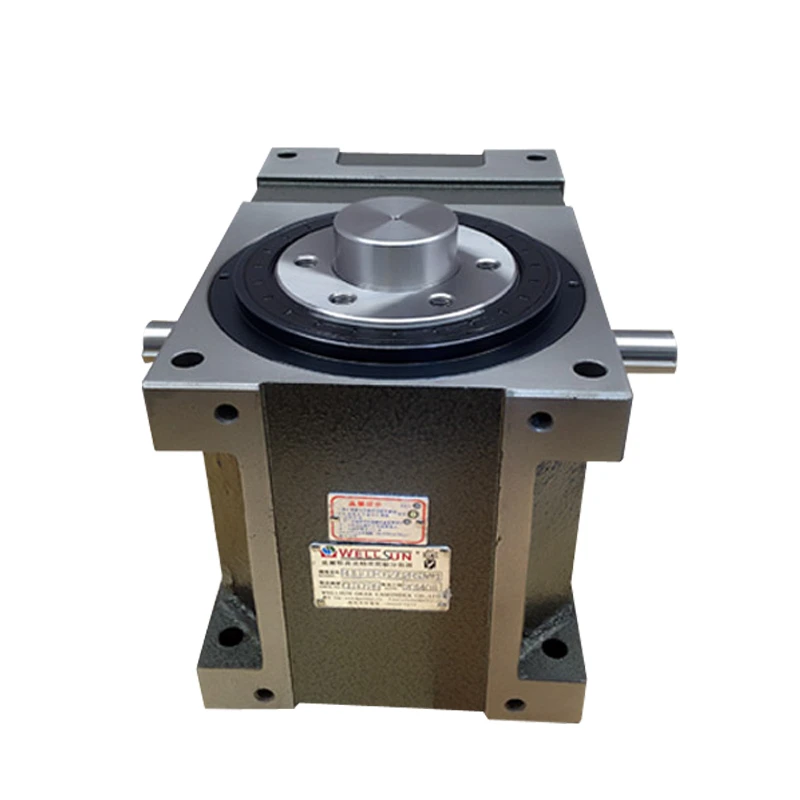

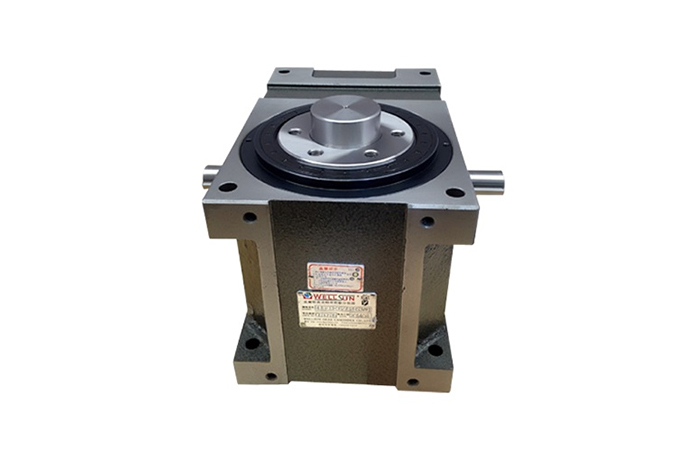

01 | DF Serisi: Flanş Tipi

• Tasarım ve Sağlamlık: Geniş, düşük profilli bir çıkış flanşına sahiptir. Ağır döner kadranların, döner tablaların veya büyük çaplı indeksleme plakalarının ek flanş adaptörlerine ihtiyaç duymadan doğrudan cıvatalanmasına olanak tanır.

• En İyi Uygulamalar: Ağır hizmet tipi döner montaj, çok istasyonlu otomatik kaynak sistemleri ve katı radyal ve eksenel sertlik gereksinimlerine sahip yüksek yüklü karuseller.

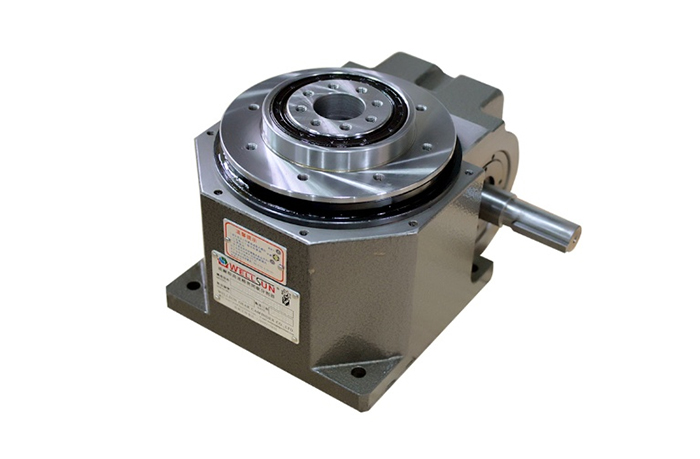

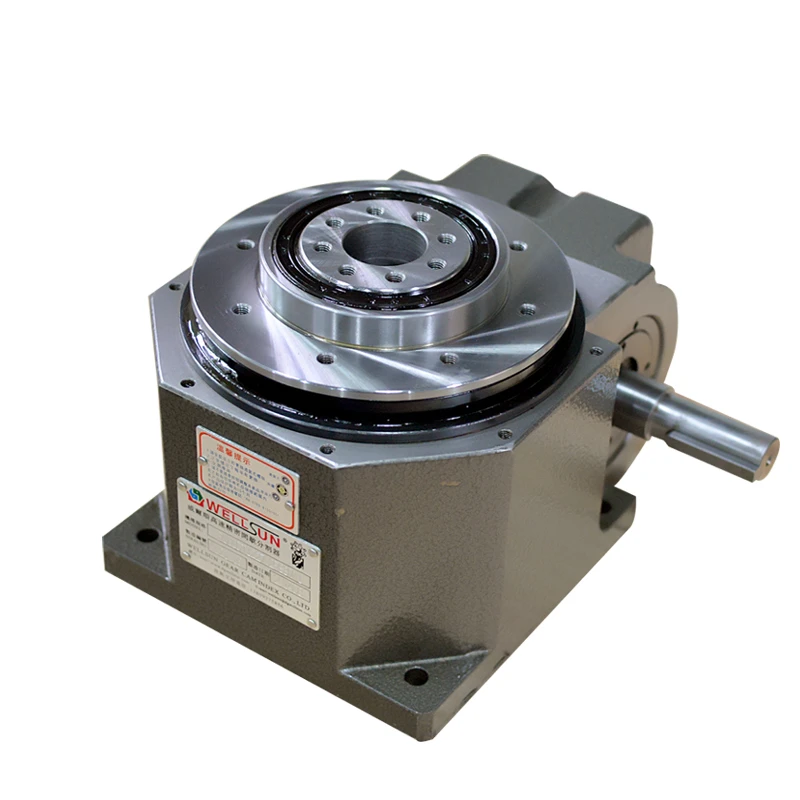

02 | DT Serisi: Masa Tipi

• Sabit İçi Boş Merkez Avantajı: Merkezi boyunca entegre sabit bir içi boş delik bulunan son derece sağlam, geniş tabanlı bir masaüstü yapı ile tasarlanmıştır.

• En İyi Uygulamalar: Karmaşık üst takım mekanizmaları gerektiren düzenler. Pnömatik hatların, elektrik kablolarının veya merkezi tahrik millerinin doğrudan indeksleyici merkezinden geçmesine izin vererek yüksek frekanslı dönüş sırasında kablo dolaşmasını tamamen ortadan kaldırır.

03 | DA Serisi: Ultra İnce Masa Tipi

• Alan Optimizasyonu: Masa tipinin kompakt bir evrimi olup, büyük çaplı merkezi içi boş delik özelliklerini korurken dikey istif yüksekliğini önemli ölçüde azaltır.

• En İyi Uygulamalar: Kompakt otomasyon hücreleri, elektronik bileşenler için hassas test/muayene ekipmanları ve aşırı dikey açıklık sınırlarına sahip otomasyon üniteleri.

04 | PU Serisi: Plaka Tipi

• Aşırı Tork Direnci: Olağanüstü eksenel yük kapasitesi için ağır hizmet tipi dahili yataklarla donatılmıştır. Muhafaza kalınlığı düz, plaka benzeri bir yapı halinde en aza indirilerek ultra düşük bir ağırlık merkezi ve devrilme momentlerine karşı eşsiz bir direnç sağlanır.

• En İyi Uygulamalar: Büyük çaplı çok istasyonlu zincirli konveyörler, ağır hizmet tipi aralıklı döner konveyörler ve yerden son derece düşük taşıma yüzeyi yüksekliği gerektiren otomatik montaj hatları.

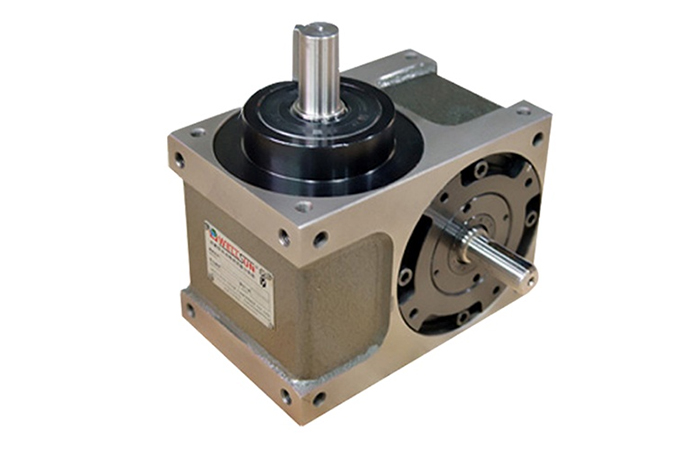

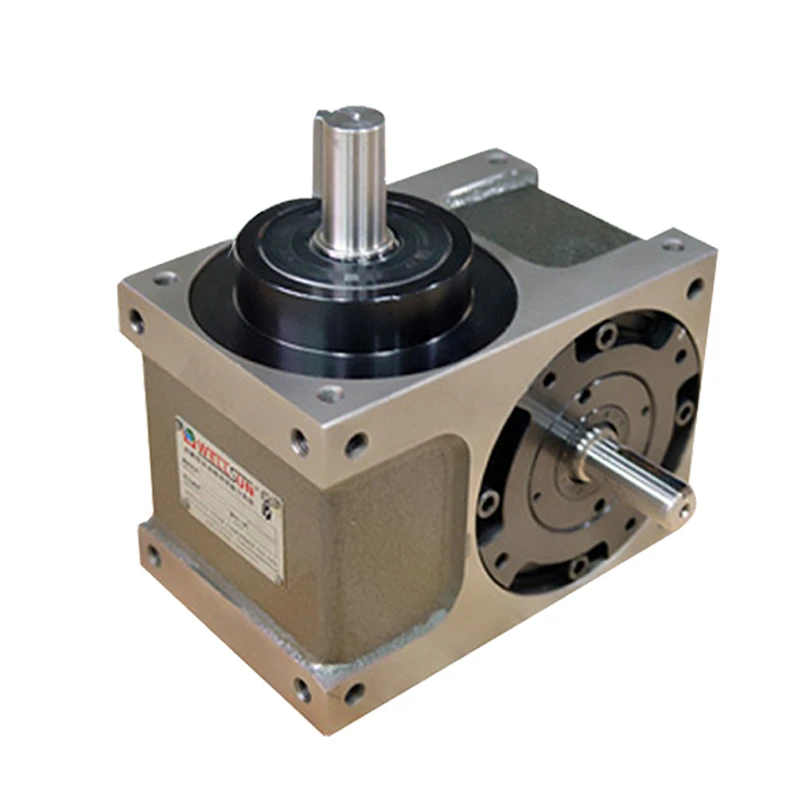

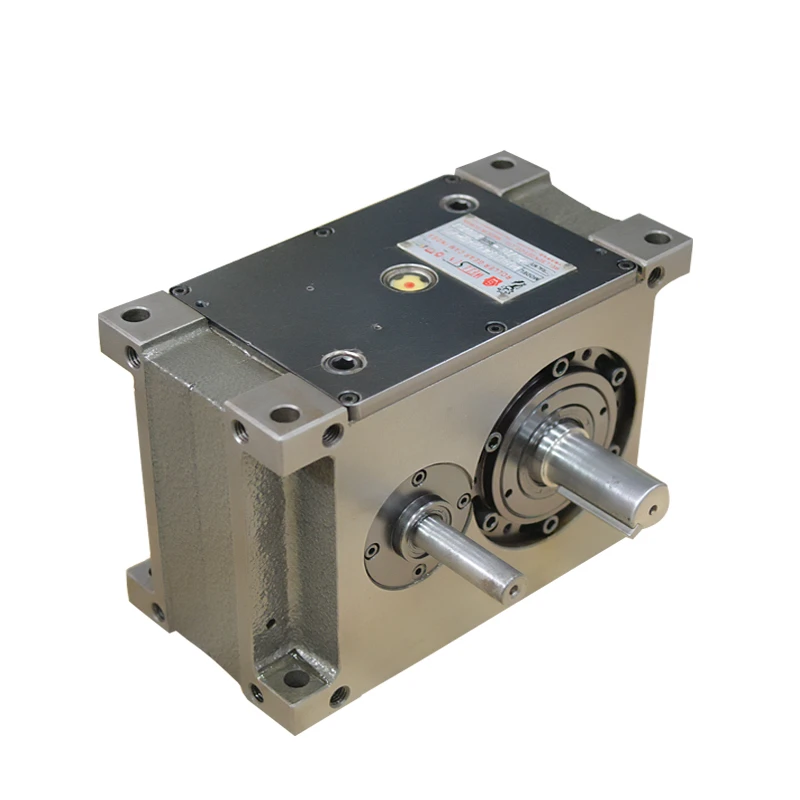

05 | DS Serisi: Şaft Tipi

• Esnek Arayüz Entegrasyonu: Çıkış, standartlaştırılmış bir kama yuvasına sahip hassas taşlanmış sağlam bir şafttır.

• En İyi Uygulamalar: Dolaylı tahrik entegrasyonu. Konveyör zincirlerini dişliler aracılığıyla, triger kayışlarını kasnaklar aracılığıyla tahrik etmek veya çok eksenli senkronize alt mekanizmaları standart dişliler aracılığıyla tahrik etmek için mükemmel şekilde uygundur.

TEKNİK NOMENKLATÜR VE SEÇİM KODU

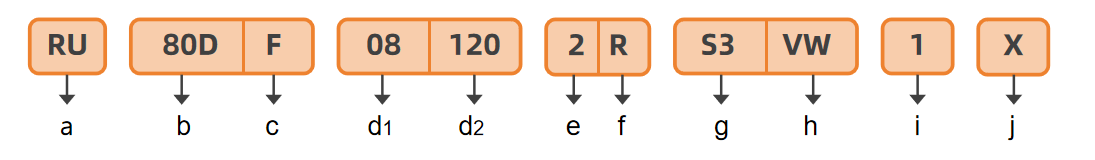

Kusursuz mühendislik iletişimi sağlamak için lütfen sipariş verirken aşağıdaki standartlaştırılmış seçim kodu düzenine bakın:

Kam İndeksleme Sistemleri

• A. Mekanizma Türü: RU – Yüksek sertlikte makaralı kam temel mekanizması.

• B. Model Boyutu: Giriş ve çıkış mili merkezleri arasındaki mesafe (örn. 80D = 80 mm merkez mesafesi).

• C. Çıkış Konfigürasyonu: DS (Şaft Tipi), DF (Flanş Tipi), DT (Masa Tipi), DA (Ultra-İnce Masa Tipi), PU (Plaka Tipi).

• d1. İndeksleme İstasyonlarının Sayısı (Duraklar): Standart indeksleme bölümleri (örn. 08 = 8 durak); 48 durağa kadar özelleştirilebilir.

• d2. Giriş Kam Tahrik Açısı: Giriş milinin çıkış indeksleme hareketini yönlendirmeye ayrılmış dönüş açısı (örneğin, 120° tahrik açısı / kalan 240° sabit bekleme süresini temsil eder).

• e. Kam Hareket Eğrisi: 1-Modifiye Yamuk (MT), 2-Modifiye Sinüs (MS), 3-Modifiye Sabit Hız (MCV50).

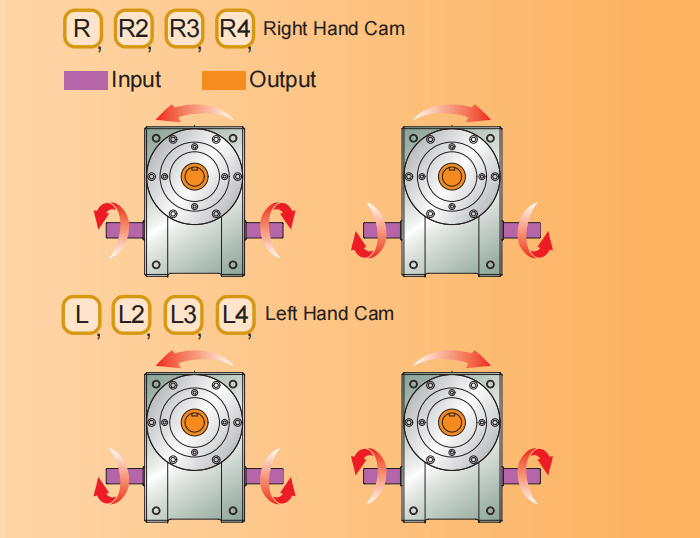

• F. Kam Helis Yönü ve Bekleme Sayısı: Sağ (R) veya sol (L) helisi ve giriş mili devri başına bekleme sayısını (1, 2, 3 veya 4 Bekleme) tanımlar.

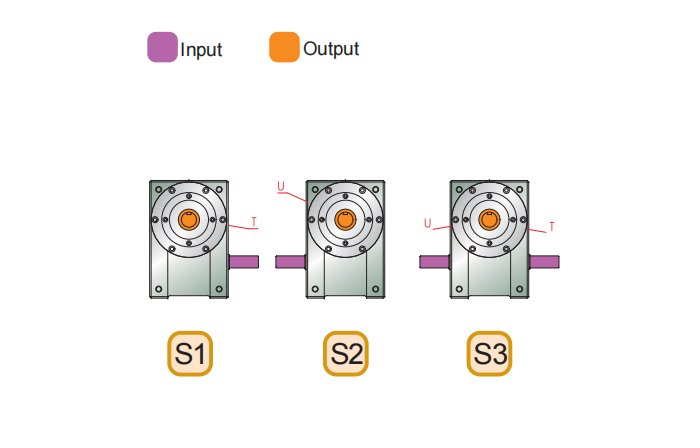

• G. Giriş Mili Düzenlemesi: Tek veya çift uzatılmış giriş millerini ve bunların uzamsal yön hizalamasını belirten S1 ila S4 seçenekleri.

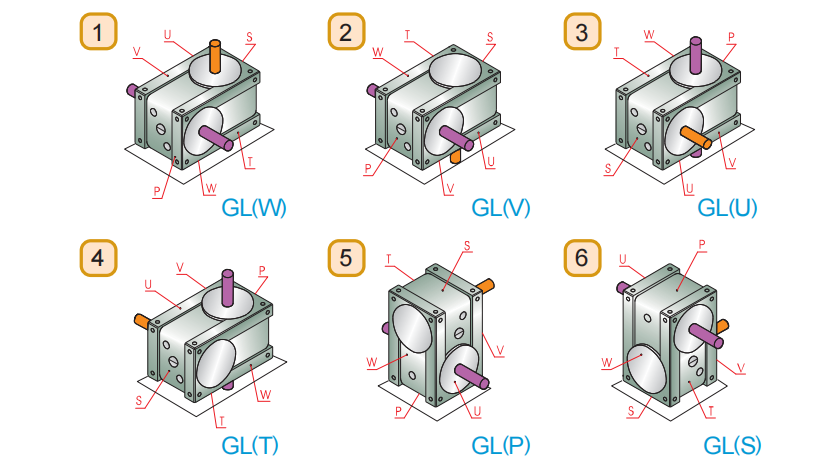

• H. Muhafaza Montaj Yüzleri: Çerçeve düzeninize mükemmel uyum sağlayacak şekilde dişli deliklerle (V, W, P, S, T, U) donatılmış işlenmiş montaj yüzeylerini belirtir.

TEKNİK DESTEK & KATALOG İNDİR

• Daha Fazla Modele ve Ayrıntılı Boyutlara Erişin: Bu sayfada yalnızca ana akım temel seriler görüntülenir. Özel konfigürasyonlar, ayrıntılı İzin Verilen Dinamik Tork ve eksenel/radyal nihai yük verileri için lütfen doğrudan Ürün Kataloğumuzu indirin.

• Standart Dışı ve Özel Seçim Mühendisliği: Yüksek frekans, ultra ağır yükler, özel sürüş açıları veya aşırı alan kısıtlamaları için lütfen HAEGOLIA uygulama mühendisleriyle iletişime geçin. Gerçek dünya üretim bağlamına dayalı olarak atalet eşleştirme hesaplamaları ve eksiksiz aralıklı hareket sistemi seçim çözümleri sağlıyoruz.
