Ağır Hizmet Enerji ve Güç Bileşenleri için Yüksek Rijitlikte Yatay İşleme Uygulaması
Paylaş
Tanım
Ağır hizmet enerji ekipmanları, güç aktarımı ve büyük ölçekli valf endüstrilerine odaklanan bu çözüm, Yatay NCCT Serisinin (Makaralı Kam + Üç Parçalı Kavrama) mühendislik uygulamasını öne çıkarıyor. Makinenin doğal sertliğiyle bütünleşen yatay montaj konfigürasyonunu kullanan bu kurulum, büyük ve ağır iş parçaları için yüksek yoğunlukta metal kaldırma işlemine olanak sağlar. Çözüm, Yatay İşleme Merkezlerinde (HMC) "aşırı sağlamlığı" ve Dikey İşleme Merkezlerinde (VMC) "esnek genişleme yeteneğini" vurgulayarak küresel ağır sanayi müşterileri için sağlam bir hassas işleme kriteri sağlıyor.
1.Endüstri Özellikleri
Yerçekimi Yükü Optimizasyonu

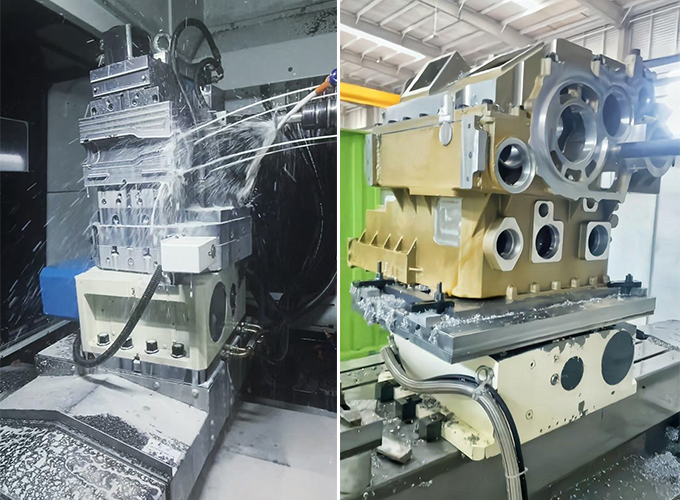

Büyük iş parçaları için (örneğin, büyük küresel vanalar, ağır dişli kutusu muhafazaları), yatay düzen yükü daha etkili bir şekilde dağıtarak döner tablanın ana iş mili üzerindeki radyal etkiyi önemli ölçüde azaltır.
Ağır Malzeme Kaldırma
Büyük çaplı yüzey frezeleriyle kaba işleme, indeksleme tablasının kilitli durumdayken olağanüstü mekanik statik sağlamlığını korumasını gerektirir.
Optimize Edilmiş Talaş Tahliyesi
Yatay işleme, derin delik delme veya çok yüzeyli frezeleme sırasında hızlı talaş kaldırmayı kolaylaştırmak için yer çekiminden yararlanır ve hem kesici takımları hem de bitmiş yüzeyleri korur.
2.Ortak İş Parçaları
Enerji Ekipmanları
Orta ila büyük küresel vana gövdeleri, patlama önleyici (BOP) bileşenleri ve büyük manifold vanaları.
Güç İletimi
Ağır hizmet tipi kamyon aks muhafazaları, endüstriyel dişli kutuları ve inşaat makineleri için çevirme destekleri.
Genel Ağır Sanayi
Yatay delik işleme ve frezeleme makineleri için hassas indeksleme iş istasyonları.
4. Mühendislik Yapılandırması
Birincil Çözüm: Yatay NCCT + Yatay İşleme Merkezi (HMC)
Öneri: Çalışma tablası boyutu 800 mm veya daha büyük olan orta ila büyük HMC'lerle eşleştirin. Bu, ağır işlemede maksimum konumlandırma doğruluğu ve kesme verimliliği sağlayan altın standarttır.
İkincil Çözüm: Yatay NCCT + Dikey İşleme Merkezi (VMC)
Öneri: 1200 mm veya daha büyük stroklu ağır hizmet VMC'leriyle eşleştirin.
Teknik İpucu: Bu kombinasyon, uzaysal girişimi yönetmek ve dikey yönde iş parçası stabilitesini sağlamak için tipik olarak özel olarak tasarlanmış bir Açı Plakası veya modüler sabitleme sistemi gerektirir.
5. Sektörün Sorun Noktaları: Titreşim ve Yer Değiştirme Konusunda Bilgiler
Düşük Frekans Rezonansı:
Konsollu işleme veya ağır yan kesme sırasında standart tablalardaki yetersiz kilitleme kuvveti, düşük frekanslı rezonansa yol açar ve bu da kritik sızdırmazlık yüzeylerinin yüzey kaplamasını bozabilir.
Hidrolik Dalgalanma Etkileri:
Büyük ölçekli atölyelerde, sıcaklığa bağlı hidrolik yağ dalgalanmalarının neden olduğu tutarsız kilitleme kuvveti, uzun üretim döngüleri boyunca boyutsal sapmalara yol açabilir.
7. Küresel Farklılıklar için Mühendislik Tavsiyeleri
Ekipmanın farklı coğrafi ortamlarda (kutup bölgelerinden tropikal, yüksek tozlu bölgelere kadar) en üst düzeyde performans göstermesini sağlamak için aşağıdaki mühendislik uzmanlığını paylaşıyoruz:
Akışkan Viskozitesi ve Ortam Sıcaklığı:
Soğuk iklimlerde hidrolik yağ viskozitesindeki değişiklikler tepki sürelerini etkileyebilir. Üç parçalı kavrama için hızlı indeksleme ve tutarlı kilitleme kuvveti sağlamak amacıyla ISO VG 32/46 düşük akma noktalı hidrolik yağı kullanmanızı öneririz.
Termal Deplasman Yönetimi:
Büyük ölçekli hassas parçalar için, kesme işleminden önce indeksleme tablosunu 15 dakika çalıştırarak bir "Isınma Döngüsü" rutini oluşturmanızı öneririz. Bu, dahili Silindir Kamı ve kavrama bileşenlerinin termal dengeye ulaşmasını sağlayarak ortam sıcaklığı değişikliklerinin neden olduğu mikron seviyesindeki doğruluk sapmasını dengeler.
Toz ve Conta Koruması:
Dökme demir tozunun yüksek olduğu ortamlarda, aşındırıcı parçacıkların dişli kavrama yüzeylerine girmesini önlemek ve kilitleme bütünlüğünü korumak için Hava Perdesi sistemini düzenli olarak inceleyin.
Avantajları
01
Aşırı Titreşim Direnci
"Dinamik-Statik Ayırma" tasarımı, hassas Silindir Kam mekanizmasını şok yüklerinden uzak tutarak ekipmanın servis ömrünü %30'un üzerinde uzatır.
02
Tek Kurulum Değeri
Yatay çok yüzlü işleme, tekrarlanan vinç kaldırma ihtiyacını azaltır, operatör güvenliğini artırır ve delikler ile yüzeyler arasında üstün göreceli konum doğruluğu sağlar.
03
Sistem Uyumluluğu
Hızlı ve hassas çok eksenli konumlandırma entegrasyonu için küresel ana akım CNC sistemlerine sorunsuz şekilde uyum sağlar.
9. Alıcıları Hedefleyin
Küresel enerji ekipmanları ve ağır güç makineleri konusunda uzmanlaşmış OEM'lerdeki Üretim Yöneticileri.
3 eksenli ekipmanı yatay çok yüzlü işleme yetenekleriyle yükseltmeyi amaçlayan Teknik Liderler.
Ağır kesme koşullarında üstün yüzey kalitesi talep eden ağır sanayideki Kalite Kontrol Uzmanları.
Donanımın Ötesinde Uzmanlık.
HAEGOLIA'da atölyenizin verimliliğini artıran teknik mantığı sağlıyoruz. Hangi döner tabla konfigürasyonunun üretim hattınıza en uygun olduğundan emin değil misiniz? Bilgi Tabanımıza erişin veya bugün bir Stratejik Danışmanla konuşun.
