Küresel Sözleşmeli Üretim için Yüksek Verimli Çok Yüzeyli İşleme
Paylaş
Tanım
Küresel tıbbi cihazları, hassas elektronikleri ve üst düzey donanım sözleşmeli üretimini hedefleyen bu çözüm, olağanüstü konumlandırma doğruluğu sağlamak için Silindir Kam teknolojisinin Sıfır Boşluklu özelliklerinden yararlanır. 4+1 konumlandırma için CD Serisini (4 eksen) ve 3+2 uzamsal indeksleme için WCD Serisini (5 eksen) içeren bu çözüm, geleneksel çoklu kelepçeleme işlemlerini "tek duraklı, çok yüzeyli" iş akışıyla değiştirir. Temel avantajı, optimize edilmiş bir maliyetle yüksek hassasiyetli üretim elde etmek için önde gelen küresel CNC kontrolörleriyle kusursuz entegrasyona olanak tanıyan evrensel sistem uyumluluğunda yatmaktadır.
1.Endüstri Özellikleri
Yoğun Öne Çıkan Yüzeyler
Parçalar genellikle yüksek hassasiyette delme, kılavuz çekme ve birden fazla açıda yüzey frezeleme gerektirir.
Sıkı İndeksleme Doğruluğu
Fason üretim genellikle mikron düzeyinde gerçek konum toleransları gerektirir; burada indeksleme hataları verim oranını doğrudan etkiler.
Yüksek Yatırım Getirisi Talebi
Yoğun pazar rekabetiyle karşı karşıya kalan sözleşmeli üreticiler, hızlı geri ödeme, düşük bakım ve mevcut ekipman varlıklarıyla uyumluluk sunan yükseltme çözümlerine ihtiyaç duyuyor.
2.Ortak Parçalar
Medikal Endüstrisi (4 eksen / CD Serisi)
Titanyum kemik vidaları, diş implantları, cerrahi alet kafaları.
Hassas Endüstriyel (5 eksenli / WCD Serisi)
Alüminyum hidrolik valf blokları, karmaşık telekomünikasyon muhafazaları, havacılık konnektörleri ve hassas EV bileşenleri.
3.Yapılandırma Önerileri

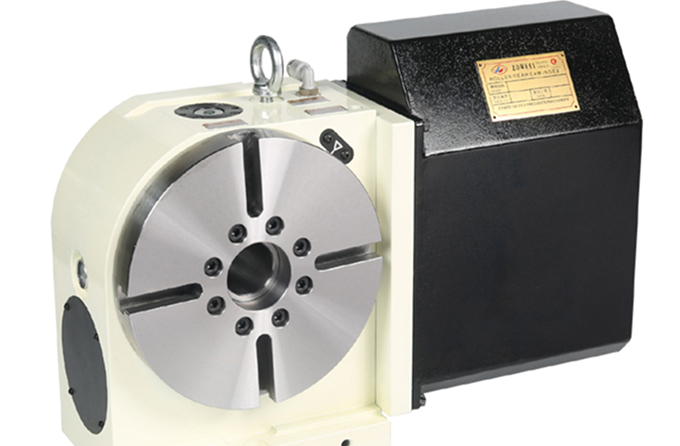

4 eksenli Çözüm (4+1 Konumlandırma)
CD-170 / CD-200 Silindir Kam döner tablaların kullanılması. Yüksek Hızlı Kılavuz Çekme Merkezleri veya Küçük-Orta Ölçekli Dikey İşleme Merkezleri (VMC) ile en iyi şekilde eşleştirilir. Silindirik veya uzun hassas parçaların yüksek frekanslı indekslenmesi için idealdir.

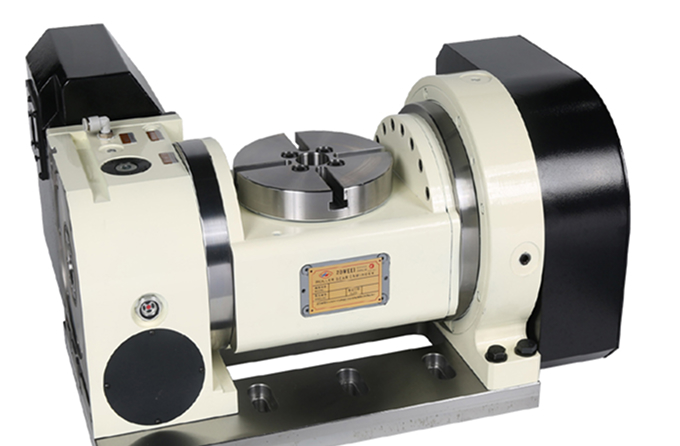

5 eksenli Çözüm (3+2 Konumlandırma)
WCD-170 / WCD-200 / WCD-255 Beşik tipi 5. eksen tablolarının kullanılması. Çift eksenli uzamsal konumlandırma yoluyla karmaşık çok yüzeyli parçaları tek bir kurulumda tamamlamak için Standart Dikey İşleme Merkezleri ile en iyi şekilde eşleştirilir.
4.Evrensel Uyumluluk
Bu çözüm, Konumlandırma Modunda olağanüstü uyarlanabilirlik sunarak mevcut ekipmanınızla doğrudan entegrasyona olanak tanır:
Ana Sistem Desteği
Fanuc, Mitsubishi ve Siemens gibi uluslararası kontrolörlerle tam uyumludur.
Uygun Maliyetli Sistem Desteği
Syntec, GSK ve HNC'yi kullanan pazarlara mükemmel şekilde uyarlanmıştır.
Teknik Avantaj
Karmaşık eşzamanlı 5 eksenli hata ayıklama ihtiyacını ortadan kaldırır. Hızlı ve hassas uzamsal indeksleme, standart G kodu komutları aracılığıyla gerçekleştirilerek operasyonel eşiği önemli ölçüde azaltır.
5.Endüstrinin Sorun Noktaları
01
Düşük Ekipman Uyumluluğu
Birçok yüksek performanslı döner tabla, mevcut makine filolarının yükseltilmesini önleyen özel, üst düzey kontrolörler gerektirir.
02
Kısa Bakım Döngüleri
Geleneksel sonsuz dişli yapıları, Güneydoğu Asya ve Orta Doğu'ya özgü yüksek yoğunluklu üretim ortamlarında hızla aşınarak hızlı hassasiyet kaybına yol açar.
03
Yatırım Riski
İthal, tam eşzamanlı 5 eksenli makinelerin satın alınması yalnızca pahalı olmakla kalmıyor, aynı zamanda yüksek personel eğitim maliyetleri de taşıyor.
6.Çözümümüz
CD/WCD Silindir Kam Serisi
Sıfır Boşluk'a ulaşmak için önceden yüklenmiş mekanizma teknolojisini kullanır. Bu fiziksel yapı, hassas bozulmayı temel olarak önleyerek güvenilir, 7/24 sürekli üretim sağlar.
Açık Entegrasyon Konsepti
Mevcut Fanuc veya Mitsubishi makineleri için "tak ve çalıştır" indeksleme arayüzleri sağlıyoruz ve 3 eksenli birimleri hızla 4 eksenli veya 5 eksenli konumlandırma özelliklerine sahip hassas terminallere yükseltiyoruz.
7.Avantajlar
01
Olağanüstü Çok Yönlülük
Mevcut CNC kontrol cihazınızdan bağımsız olarak hızlı dağıtım, mevcut varlıklarınızın değerini en üst düzeye çıkarır.
02
Sürdürülebilir Hassasiyet
Silindir kamının yuvarlanma iletimi sürtünmeyi en aza indirir. Bakım gerektirmez ve uzun süreli kullanımdan sonra bile yeniden kalibrasyon gerektirmez.
03
Basitleştirilmiş Programlama
4+1/3+2 konumlandırmaya odaklanan programlama mantığı sezgiseldir. Standart teknisyenler bu konuda hızlı bir şekilde ustalaşabilir ve bu da üretim verimliliğinde anında artışa yol açar.
8. Alıcıları Hedefleyin
İşleme karmaşıklığını artırmak isteyen geniş Fanuc/Mitsubishi makine filosuna sahip hassas sözleşmeli üreticiler.
OEM üreticileri küresel tıbbi ve endüstriyel bileşen tedarik zincirlerine odaklandı.
Olağanüstü ekipman istikrarı ve 12-18 aylık hedef yatırım getirisi talep eden kuruluşlar.
9. İlgili Ürünler
CD Serisi
CD-170, CD-200, CD-255 (Yüksek Hassasiyetli Silindir Kam 4. Eksen)
WCD Serisi
WCD-170, WCD-200, WCD-255 (Yüksek Hassasiyetli Silindir Kam 5. Eksen)
Hassasiyetinizi Yükseltmeye Hazır mısınız?
Karmaşık 5 eksenli programlamanın yatırım getirinizi engellemesine izin vermeyin. CD Serisinin mevcut CNC sisteminizle nasıl sorunsuz bir şekilde entegre olduğunu görmek için mühendislerimize danışın.
